Piattelli originali ZEISS
Prestazioni complete garantite
Una CMM di ZEISS è un sistema ad alta precisione. Tutti i componenti sono progettati in modo ottimale per adattarsi e lavorare insieme. Il piattello è un’interfaccia essenziale per l’impostazione della misura, in quanto collega il sistema tastatore alla sonda.
Piattelli originali ZEISS per CMM ZEISS

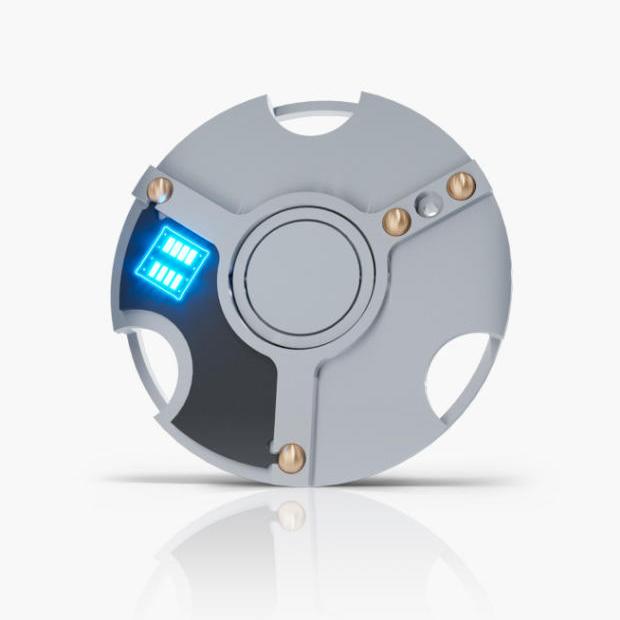

Una CMM di ZEISS è un sistema ad alta precisione. Tutti i componenti sono progettati in modo ottimale per adattarsi e lavorare insieme. Il piattello è un’interfaccia essenziale per l’impostazione della misura, in quanto collega il sistema tastatore alla sonda. Per garantire che la tua CMM selezioni il piattello giusto per ogni componente, i piattelli originali ZEISS sono dotati di un chip identificativo che viene riconosciuto dalla tua CMM.
Solo i piattelli certificati ZEISS sbloccano il pieno potenziale della tua CMM ZEISS. La loro elevata qualità è monitorata in base a rigorosi standard di prova per garantire una migliore qualità dei risultati di misura, una maggiore produttività e una maggiore stabilità del sistema. Con l’originale, è garantita una misurazione affidabile.
I vantaggi in sintesi
Piattelli di qualità superiore: gli originali ZEISS

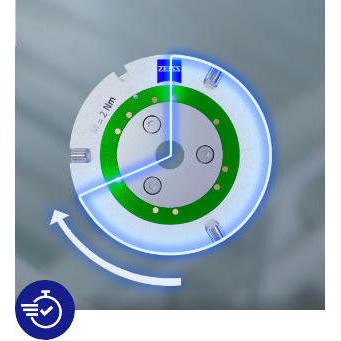

Prevenzione degli errori di funzionamento e delle misure errate

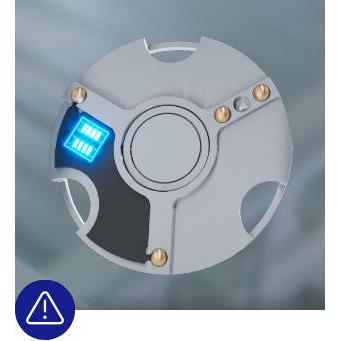

I piattelli ZEISS identificano i sistemi tastatori nel software tramite ID-chip. Questa tecnologia evita errori di funzionamento e misure errate. Un altro vantaggio dell’originale: Sul display del pannello di controllo sono disponibili ulteriori informazioni, come la misurazione della pressione o l’angolo del sistema tastatore attivo.

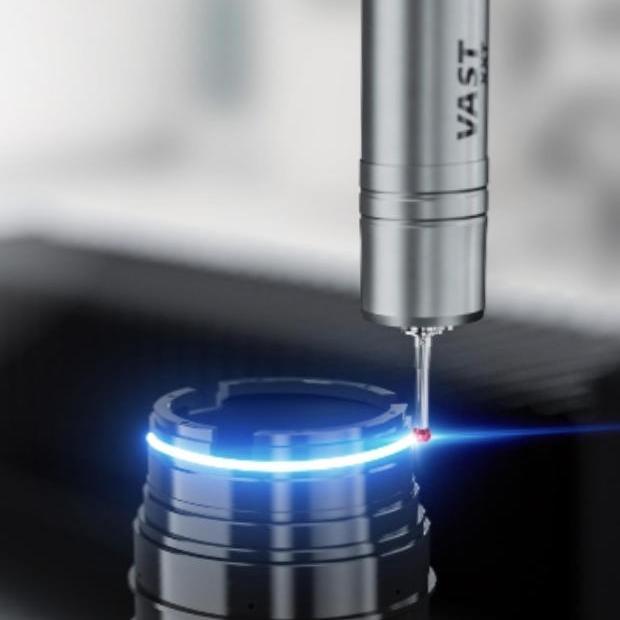

Riduzione dei tempi di misurazione
La funzione “FlyScan” dei piattelli originali ZEISS consente allo stilo di eseguire una scansione fluida dei contorni interrotti senza fermarsi. Ciò consente di ridurre notevolmente i tempi di programmazione e di misura. A seconda del componente, questa procedura può far risparmiare fino al 70% del tempo di misura, ad esempio nella misurazione del cerchio della punta sulle ruote dentate.

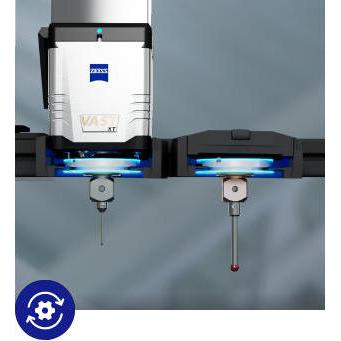

Cambio di stilo più rapido
La funzione software Quick Change accelera del 50% la sostituzione delle configurazioni dei tastatori. Il valore di questa funzione è particolarmente importante quando si misurano componenti complessi che richiedono diversi cambi di stilo. Tutte le funzioni del VAST Performance Kit possono essere utilizzate solo con i piattelli originali ZEISS.

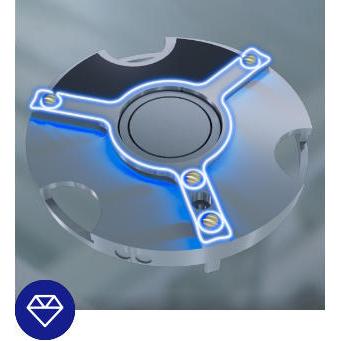

Trasmissione dati più stabile

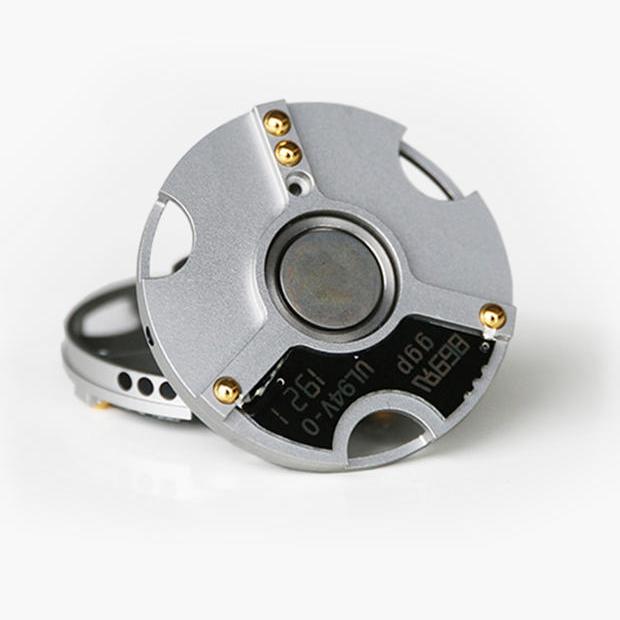

La raffinata posizione dei cuscinetti dei piattelli XXT mantiene la stabilità del sistema, pur mantenendo lo stesso elevato livello di precisione. I punti di contatto rivestiti in oro migliorano la conduttività elettrica, garantendo una trasmissione dei dati più stabile. In generale, l’efficienza delle apparecchiature CMM è garantita solo dall’utilizzo dei piattelli originali ZEISS.
I piattelli ZEISS accelerano le misurazioni
Sette consigli per un processo di misurazione più rapido
Tipi di piattelli
Piattelli originali ZEISS - Il piattello perfetto per il tuo sistema di misura

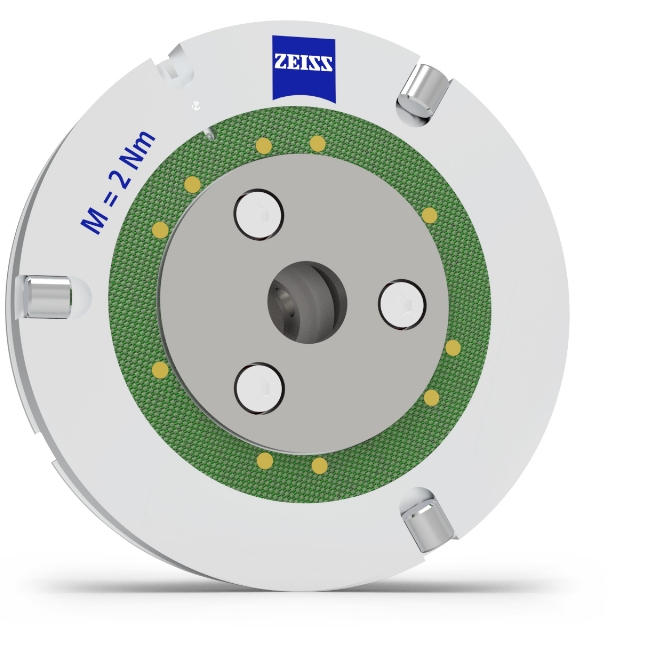

ZEISS VAST
I piattelli ZEISS VAST supportano i sensori ZEISS VAST Gold e ZEISS VAST XT Gold. ZEISS VAST gold è il sensore ideale per la scansione a contatto e le misure a punto singolo con tastatori lunghi. Possono gestire tastatori con una lunghezza fino a 800 millimetri e un peso fino a 800 grammi. Questo sensore è caratterizzato da un’elevata velocità di scansione.

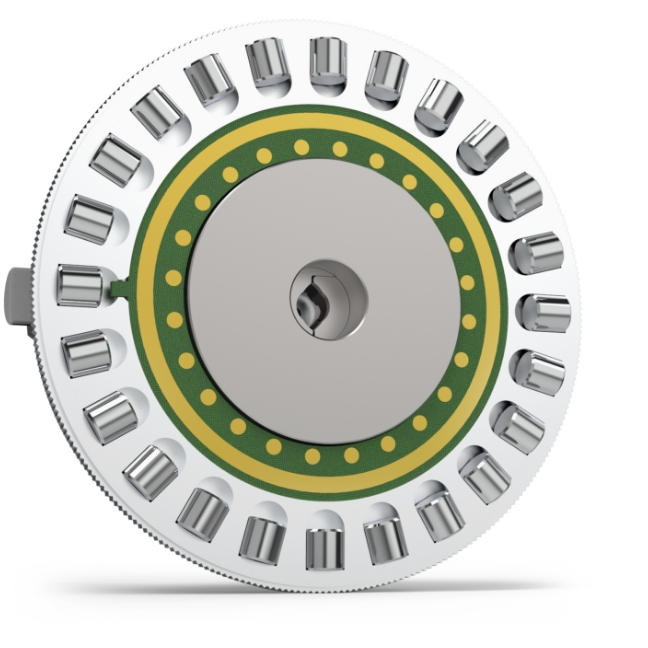

ZEISS VAST XTR
I piattelli ZEISS VAST XTR sono la scelta giusta per i sensori ZEISS VAST XTR gold. Questo tipo di sensore ha un asse di rotazione integrato, il che significa che lo stilo è allineato nella direzione dell’elemento da misurare.

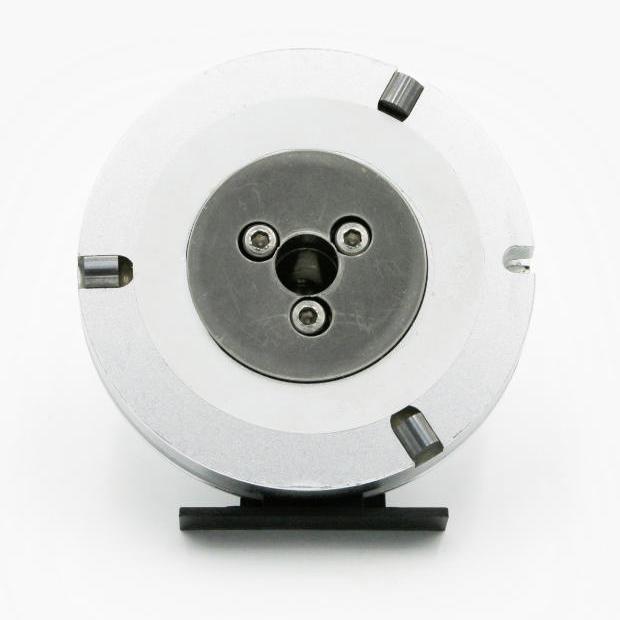

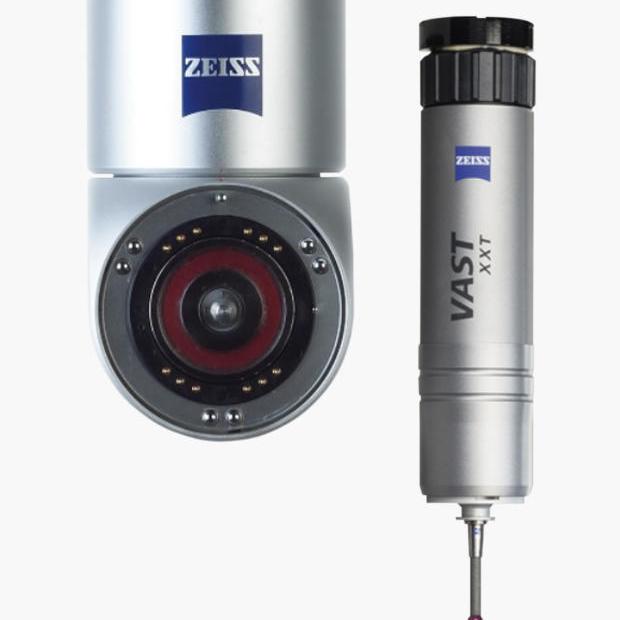

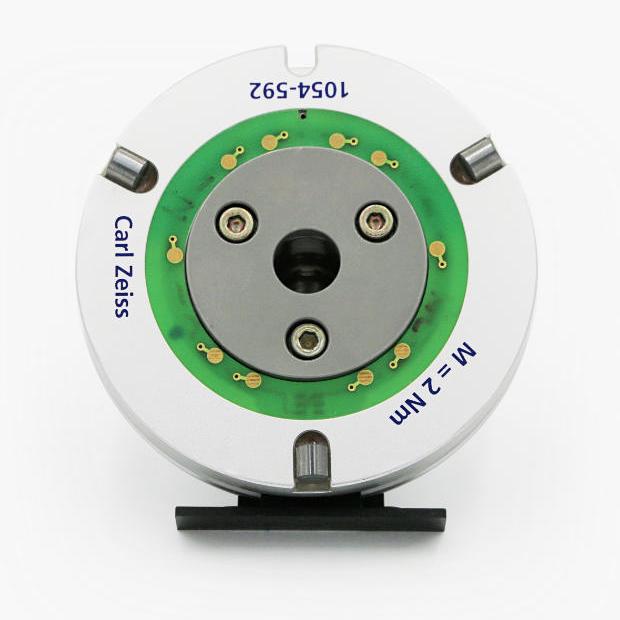

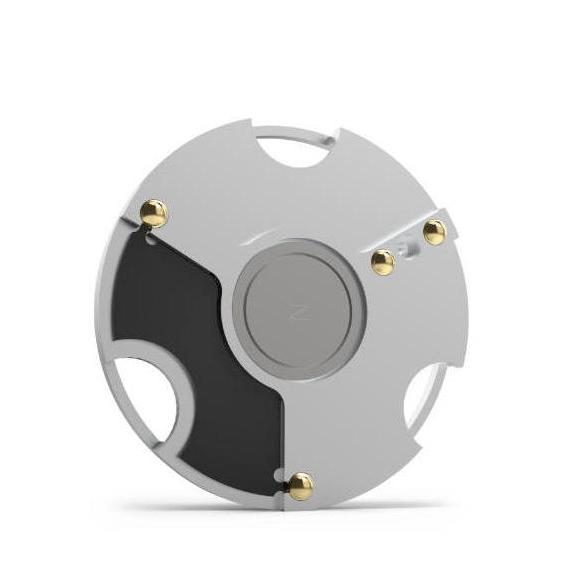

ZEISS VAST XXT
Questi piattelli supportano i sensori ZEISS VAST XXT. Questo sensore consente una scansione di alta precisione sul giunto girevole/rotante ZEISS RDS. Il raffinato punto di appoggio dei piattelli XXT garantisce la stabilità del sistema e un elevato grado di precisione. I punti di contatto placcati in oro migliorano la conduttività elettrica per una trasmissione dati più robusta.
Domande frequenti sui piattelli
-

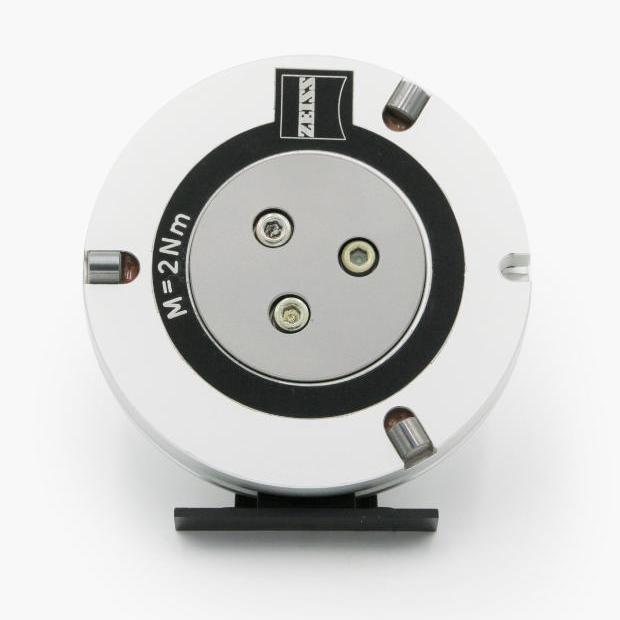

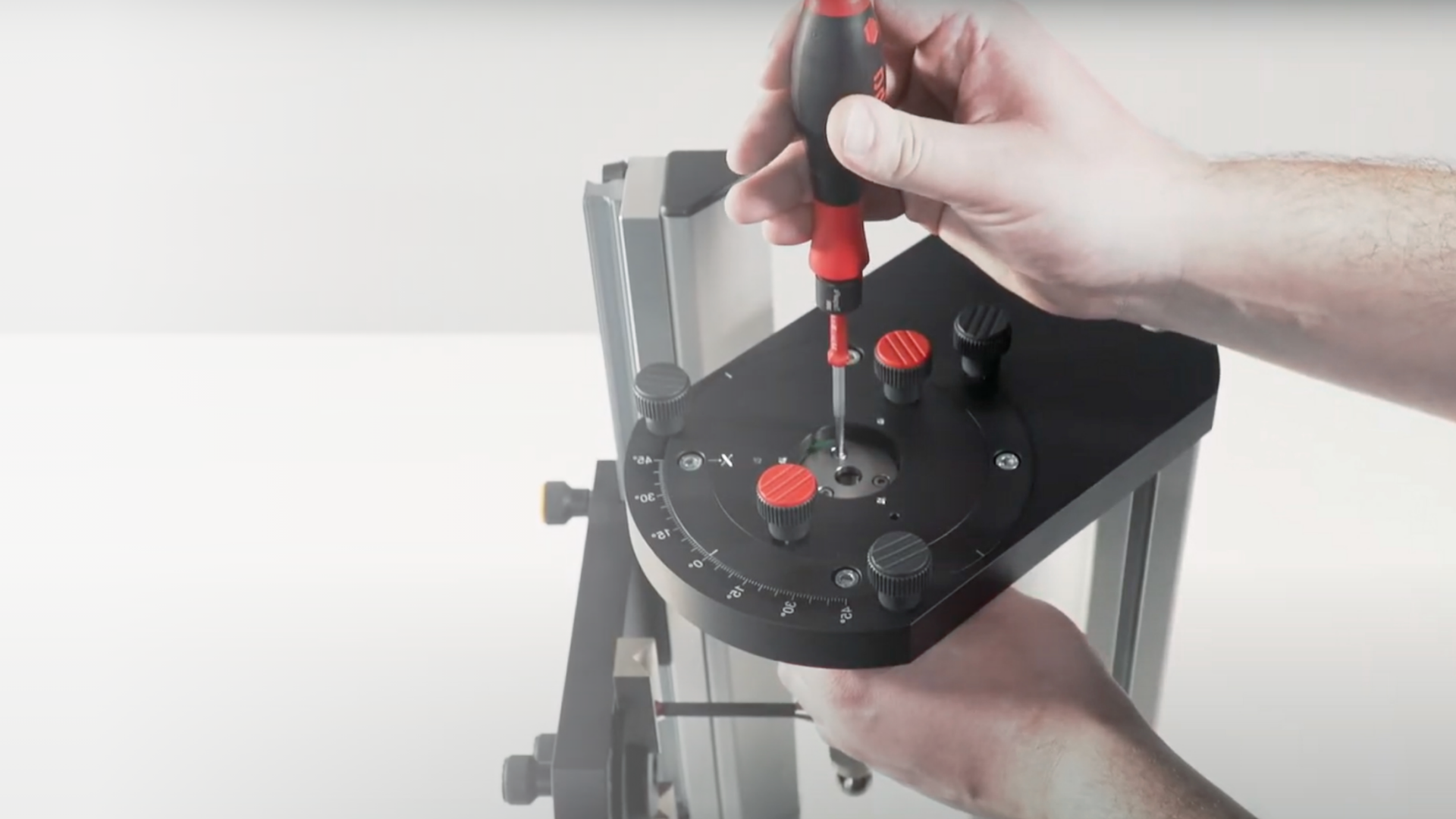

La coppia di serraggio dei piattelli è cruciale e deve essere rispettata. Se le viti vengono serrate con una coppia inferiore, c’è il rischio che il sistema tastatore si inclini, con conseguenti errori di misurazione dovuti alla tastatura dell’albero. Se le viti vengono serrate troppo, il corpo in alluminio del piattello si deforma e non può più essere prelevato correttamente dalla testina e i valori misurati non possono essere trasferiti in modo riproducibile.
-
Le sfere dorate sono state implementate per garantire una trasmissione dei dati più stabile. Il rivestimento d’oro trasmette i dati elettronici molto meglio della sfera d’acciaio pura, come noto dalle precedenti incarnazioni. Questi rivestimenti dorati sono noti anche nel campo dell’audio, dove anche i connettori sono rivestiti in oro. Soprattutto sulle macchine di misura che si trovano in un ambiente di produzione contenente olio e polvere, queste sfere dorate consentono di ottenere risultati notevolmente migliori.
-

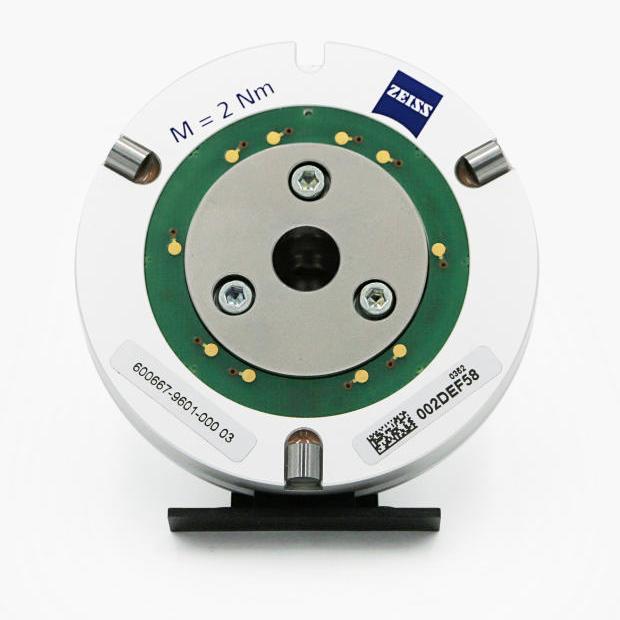

Dall’introduzione della sonda VAST XT, è tecnicamente possibile identificare i sistemi di tastatori tramite un chip. Questa è la base per un gran numero di opzioni nei controlli della macchina e nel software CALYPSO. Questo chip è stato attivato dal 2007 e viene utilizzato in molte applicazioni. Sempre più funzioni della macchina o del software possono essere implementate solo con l’aiuto di questi chip attivati. Si possono vedere le targhette con il logo ZEISS attivato e 2 adesivi con i numeri di articolo e di serie.
-

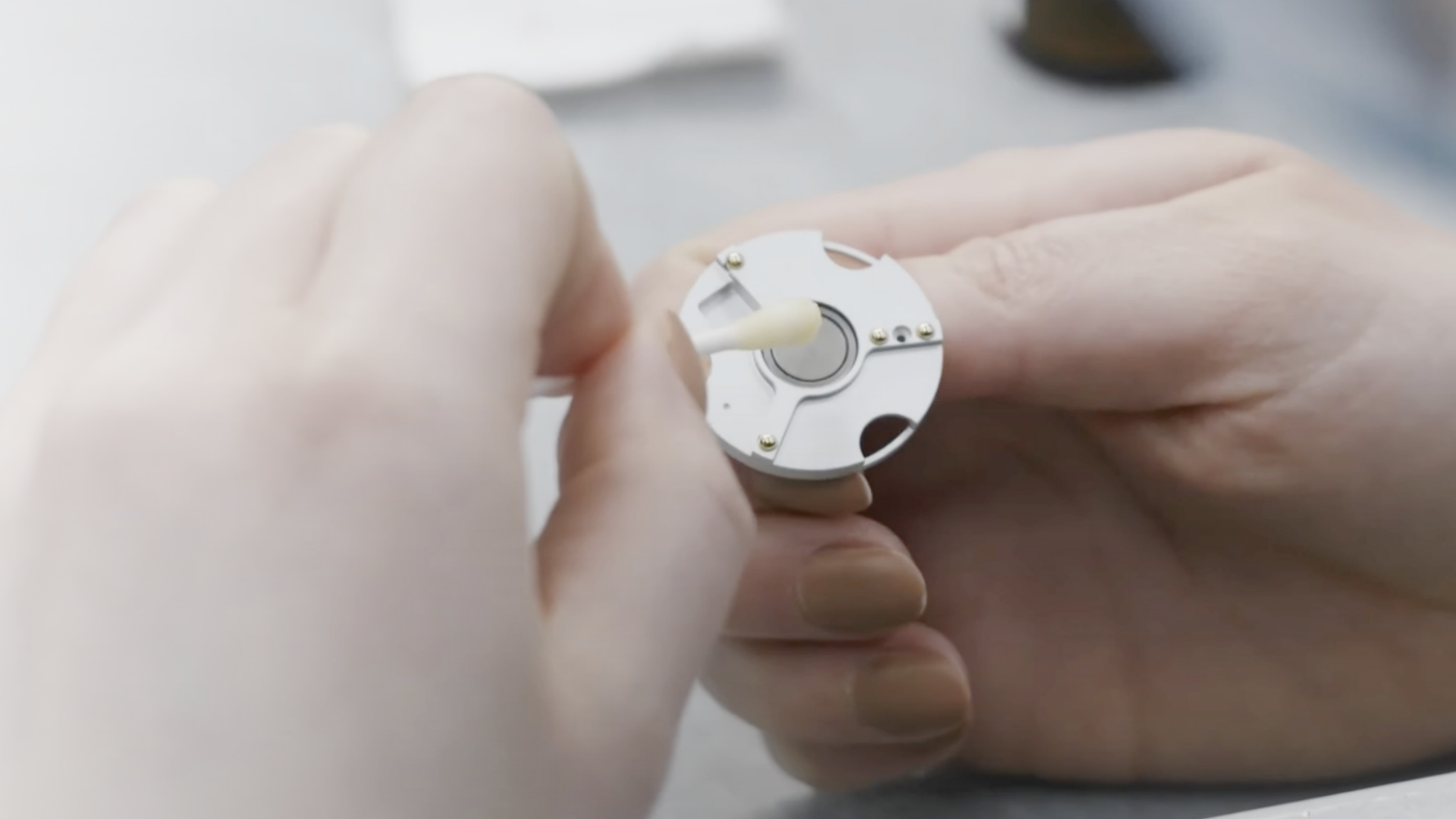

Indipendentemente dalla sonda utilizzata, tutti i piattelli presentano il prodotto come componente più importante della catena del sistema tastatore. La piastra trasferisce la deflessione di tastatura alla sonda. Quanto migliore e più stabile è questo collegamento, tanto più affidabili sono i valori misurabili che si possono ottenere. La sicurezza della trasmissione può essere limitata in caso di piastre contaminate o danneggiate. Pertanto, si consiglia di pulire e controllare regolarmente i componenti critici al microscopio. I componenti critici sono i 3 rulli incollati e la cosiddetta piastra di ancoraggio al centro della piastra. Entrambi devono essere completamente privi di contaminazione e danni. Per la pulizia si possono utilizzare panni appropriati. A seconda del tipo e della tenacia della contaminazione, si possono utilizzare anche altri detergenti. Tuttavia, si consiglia di consultare preventivamente il proprio rappresentante ZEISS.
-
I piattelli ZEISS fanno parte della tecnologia delle sonde ZEISS, che non può essere copiata così facilmente. Le funzioni di base della macchina e di CALYPSO sono certamente utilizzabili. Tuttavia, le nuove unità di controllo e le numerose opzioni software possono leggere solo la tecnologia appositamente sviluppata nei piattelli originali ZEISS. Tuttavia, molte copie economiche presenti sul mercato non sono in grado di mappare questa particolare tecnologia, per cui può capitare che non funzionino più con i nuovi controller o con le nuove funzioni. Solo i piattelli originali ZEISS possono garantire la piena funzionalità della macchina.
