White paper

Quotatura e tolleranze geometriche (GD&T)

Aumenta la qualità e riduci i costi

I moderni macchinari di produzione possono raggiungere livelli di precisione molto elevati. Ciononostante, i componenti continuano a subire deviazioni indesiderate rispetto alle dimensioni e alle geometrie nominali. Per limitare le perdite di qualità e gli aumenti dei costi che ne derivano, i produttori e i metrologi si affidano alle tolleranze. Le tolleranze definiscono quali deviazioni dal valore nominale sono accettabili e quando un pezzo è considerato non OK (NOK) e quindi inutilizzabile senza miglioramenti.

Vantaggi di GD&T

Quando si calcolano le tolleranze dei componenti la quotatura e le tolleranze geometriche (GD&T) svolgono un ruolo importante. GD&T descrive con estrema precisione il tipo e la forma delle deviazioni geometriche ammesse nel componente. Rispetto alle tolleranze convenzionali, una specifica di prodotto che utilizza GD&T presenta diversi vantaggi:

Produzione e test dei componenti semplificati
Comparabilità ottimale
Possibilità di combinare le tolleranze
Tolleranza più utilizzabile negli elementi rotondi e cilindrici
Nessuna aggregazione di tolleranze attraverso il dimensionamento a catena
Adatto per componenti complessi e in forma libera
Test dei componenti con supporto di informazioni sul prodotto e sulla produzione (PMI/FTA)

Rappresentazione GD&T

È stato sviluppato un linguaggio internazionale di simboli per rappresentare la GD&T nei disegni. Li abbiamo raccolti in poster chiari.

Scarica il white paper e i poster

Nel nostro white paper scoprirai i vantaggi delle tolleranze di forma e di posizione e riceverai numerosi esempi pratici e applicativi. I nostri poster offrono una buona panoramica della rappresentazione visiva delle tolleranze.

Caricamento del modulo in corso...

Per ulteriori informazioni sul trattamento dei dati presso ZEISS, consulta la nostra informativa sulla privacy.

Interpretazione GD&T

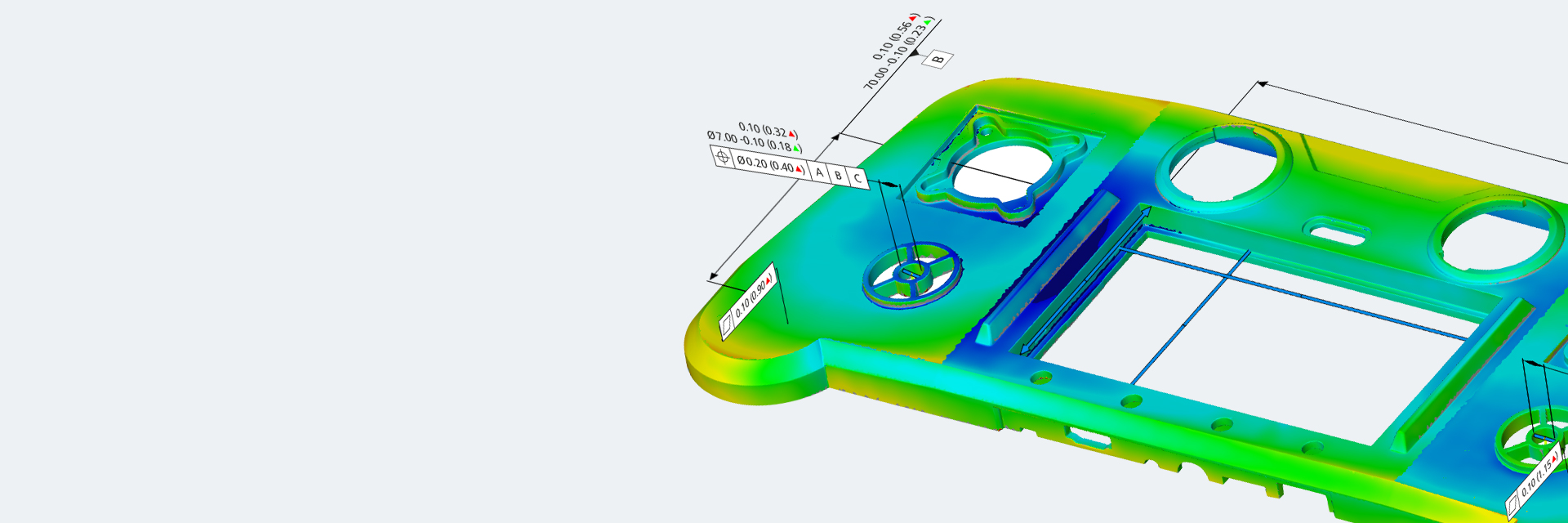

Sia la GD&T che i risultati di misura del controllo di tolleranza sono espressi come valori numerici puri. Tuttavia, interpretare questi numeri e tradurli in azioni correttive specifiche è una sfida. GD&T è più facilmente ispezionabile utilizzando un software che codifica a colori i valori nominali e quelli effettivi e utilizza vettori per rappresentare le deviazioni.

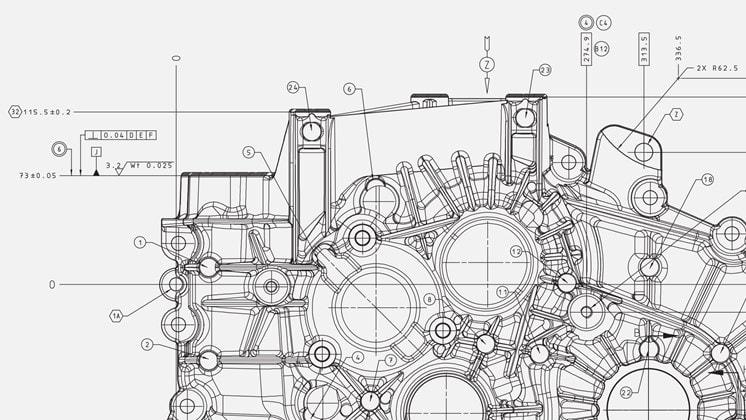

Standard GD&T

Le regole, i simboli, le definizioni, i requisiti, i valori di default e i metodi raccomandati per la determinazione e l’interpretazione di GD&T sono stabiliti in sistemi di norme, sebbene solo due siano accettati e utilizzati a livello globale:

ISO GPS (geometric product specification), stabilito dall’Organizzazione internazionale per la standardizzazione

ASME Y14.5, stabilito dalla Società americana degli ingegneri meccanici

Per saperne di più sulle somiglianze e le differenze tra questi standard, consulta il white paper.
