ZEISS CALYPSO 2025

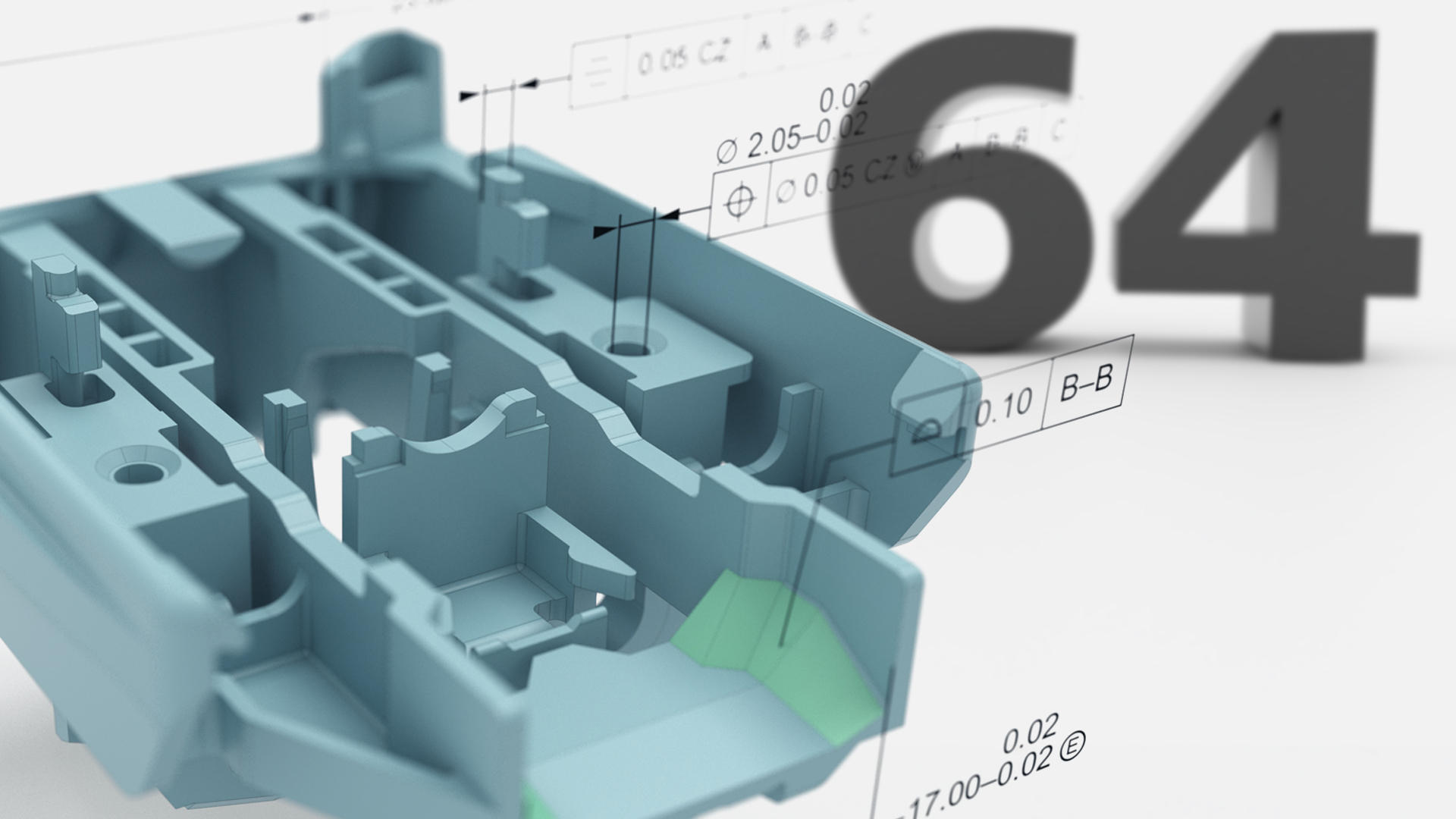

CALYPSO è ora disponibile in versione a 64 bit ed è in grado di supportare tutti gli attuali sistemi operativi. Questo aumenta le prestazioni del sistema di misura.

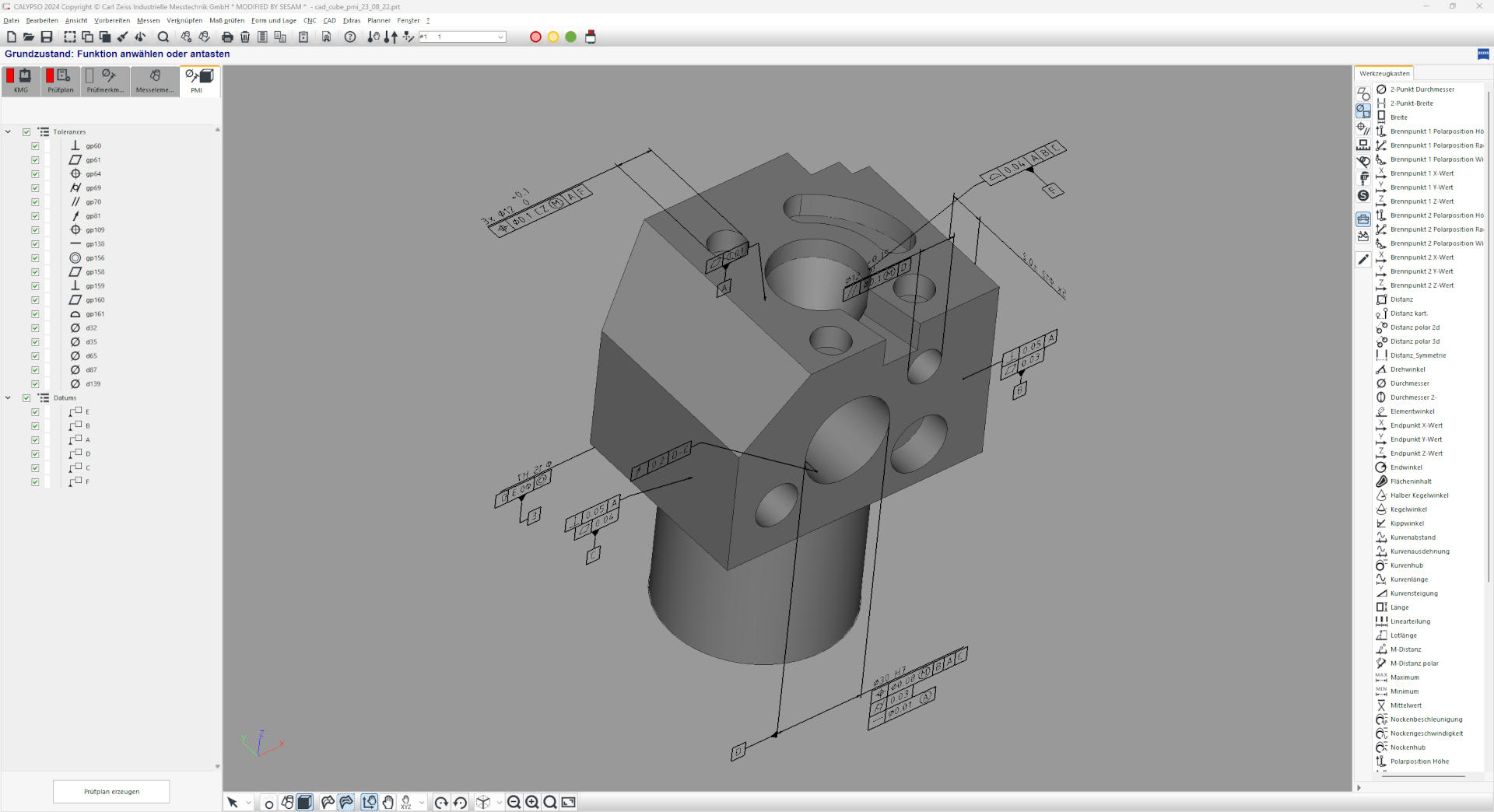

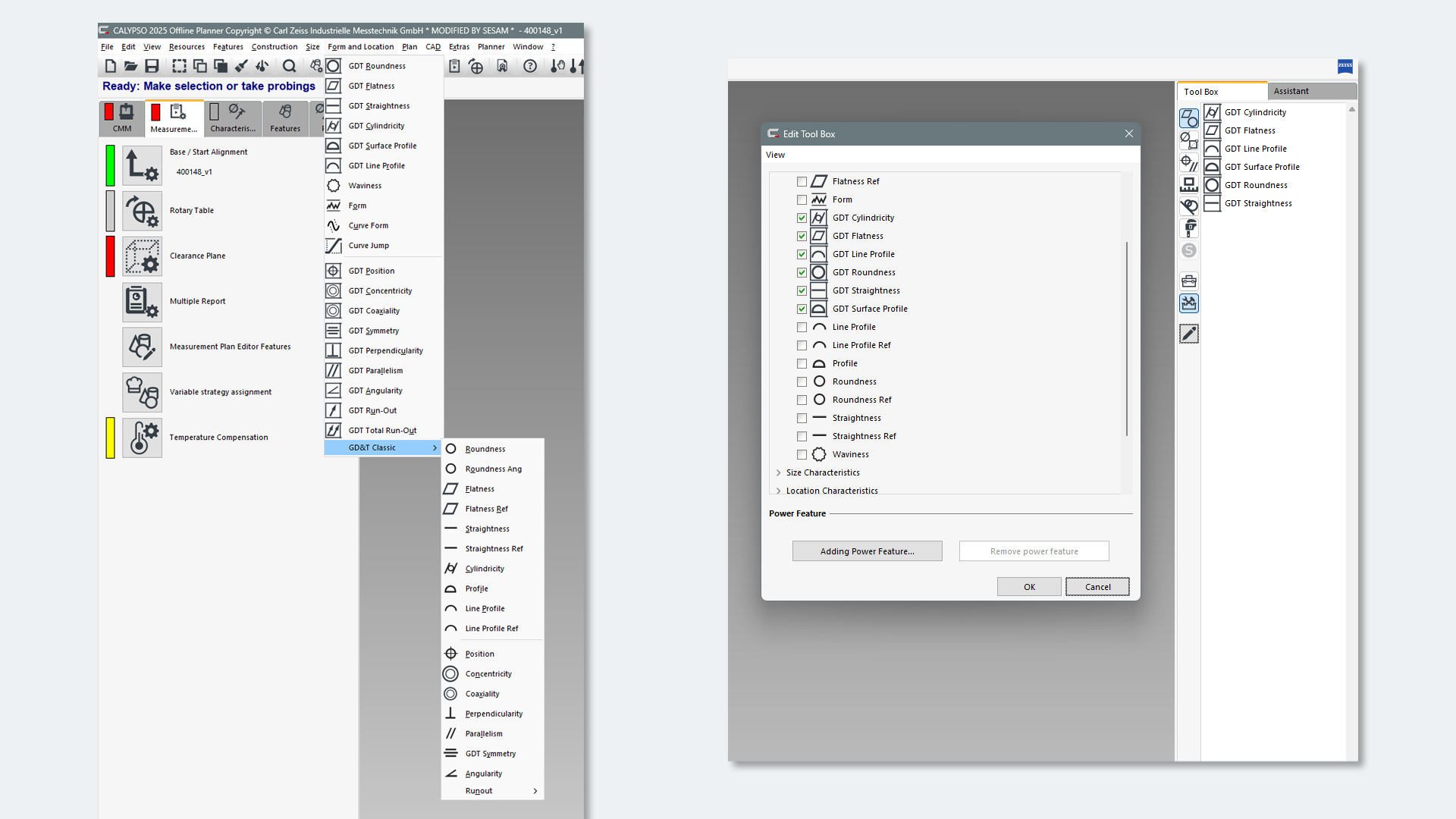

In CALYPSO 2024 è possibile utilizzare le informazioni sulla produzione del prodotto (PMI) per creare piani di raccolta basati sulla nuova libreria GD&T. La potente combinazione di PMI e libreria consente di lavorare in modo più rapido e produttivo.

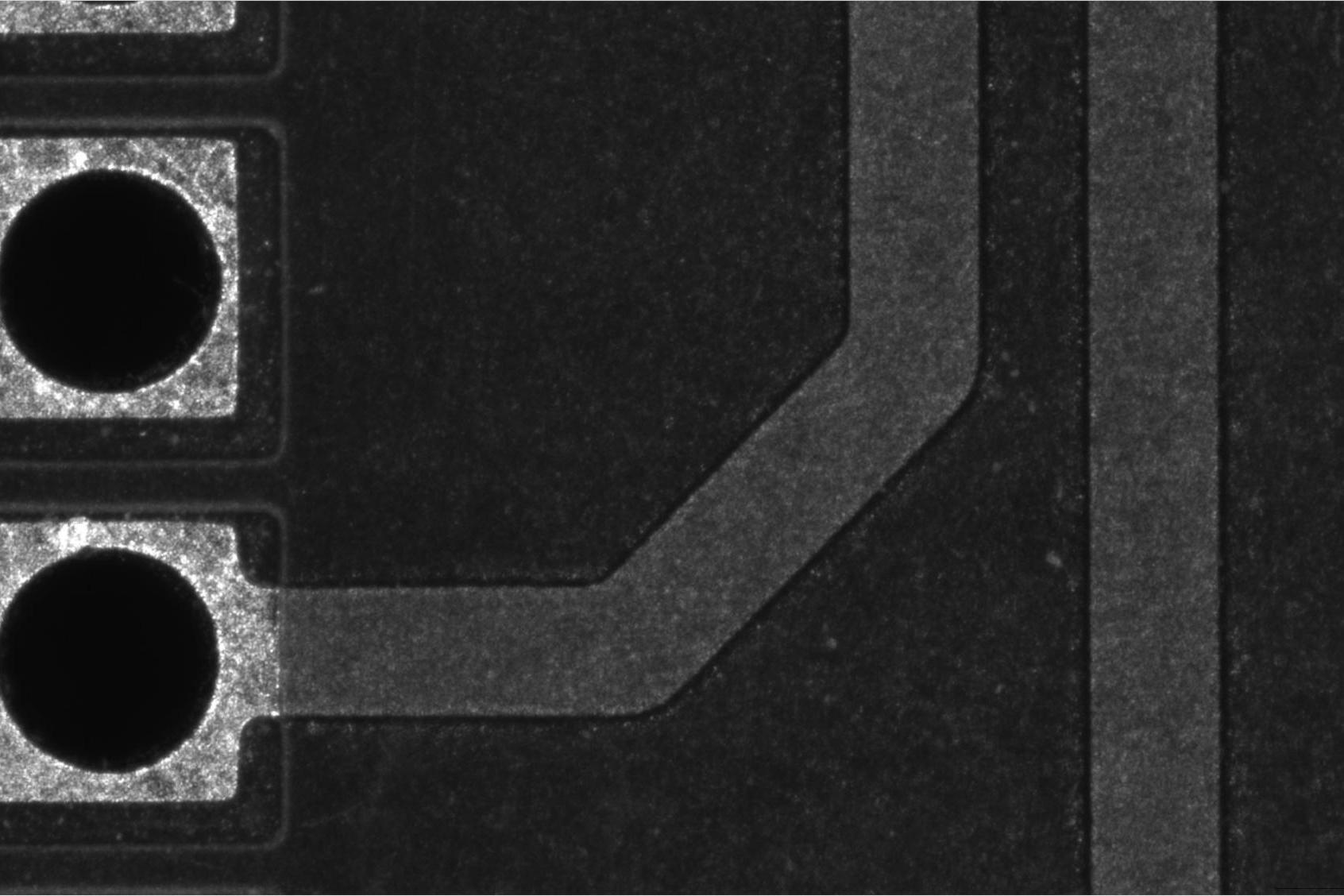

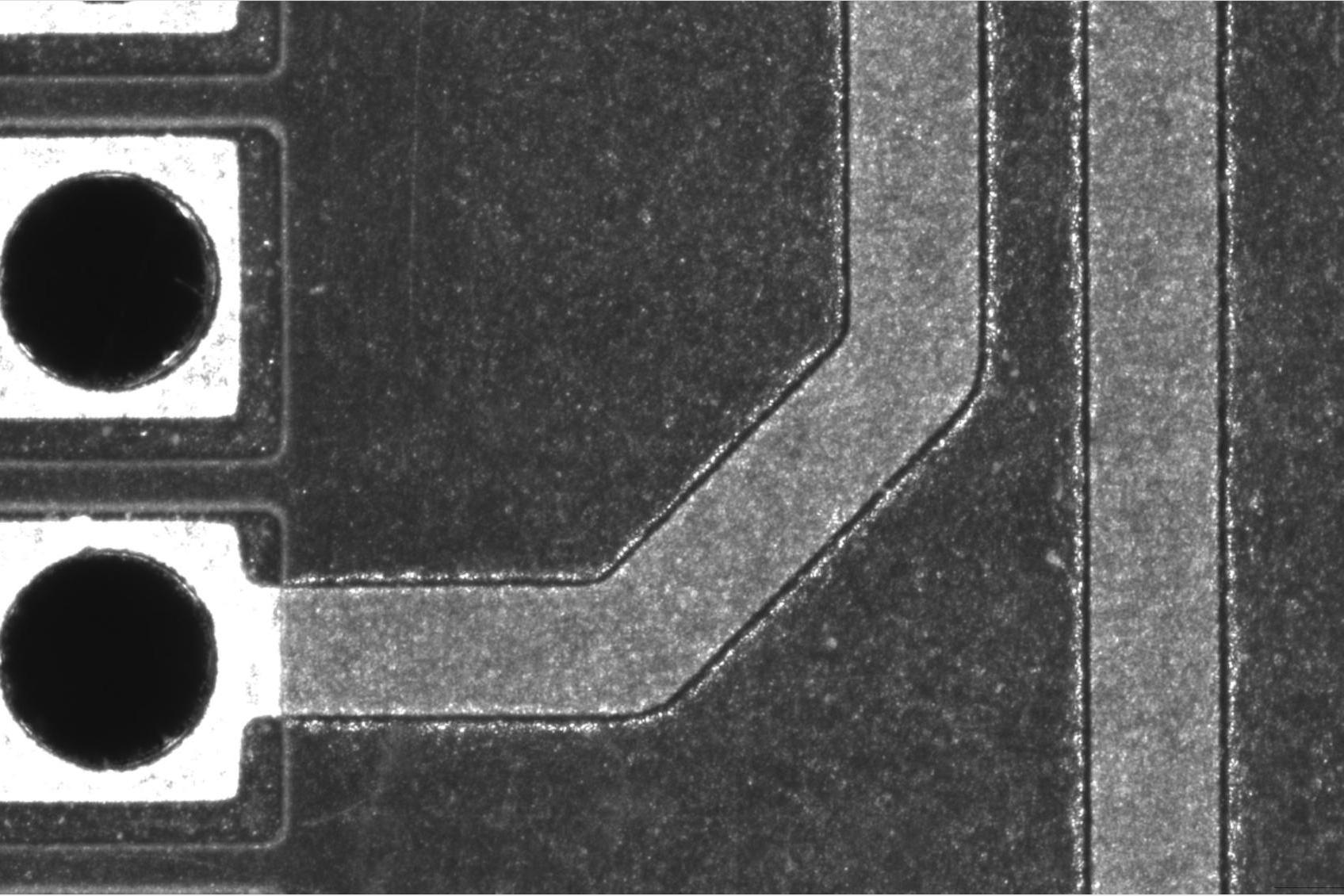

Con la nuova correzione dei riflessi, il software aumenta l’affidabilità del riconoscimento dei bordi, poiché l’influenza della finitura superficiale è ridotta. Inoltre, la funzione mosaico offre un nuovo modo per creare un’immagine di grandi dimensioni da immagini diverse.

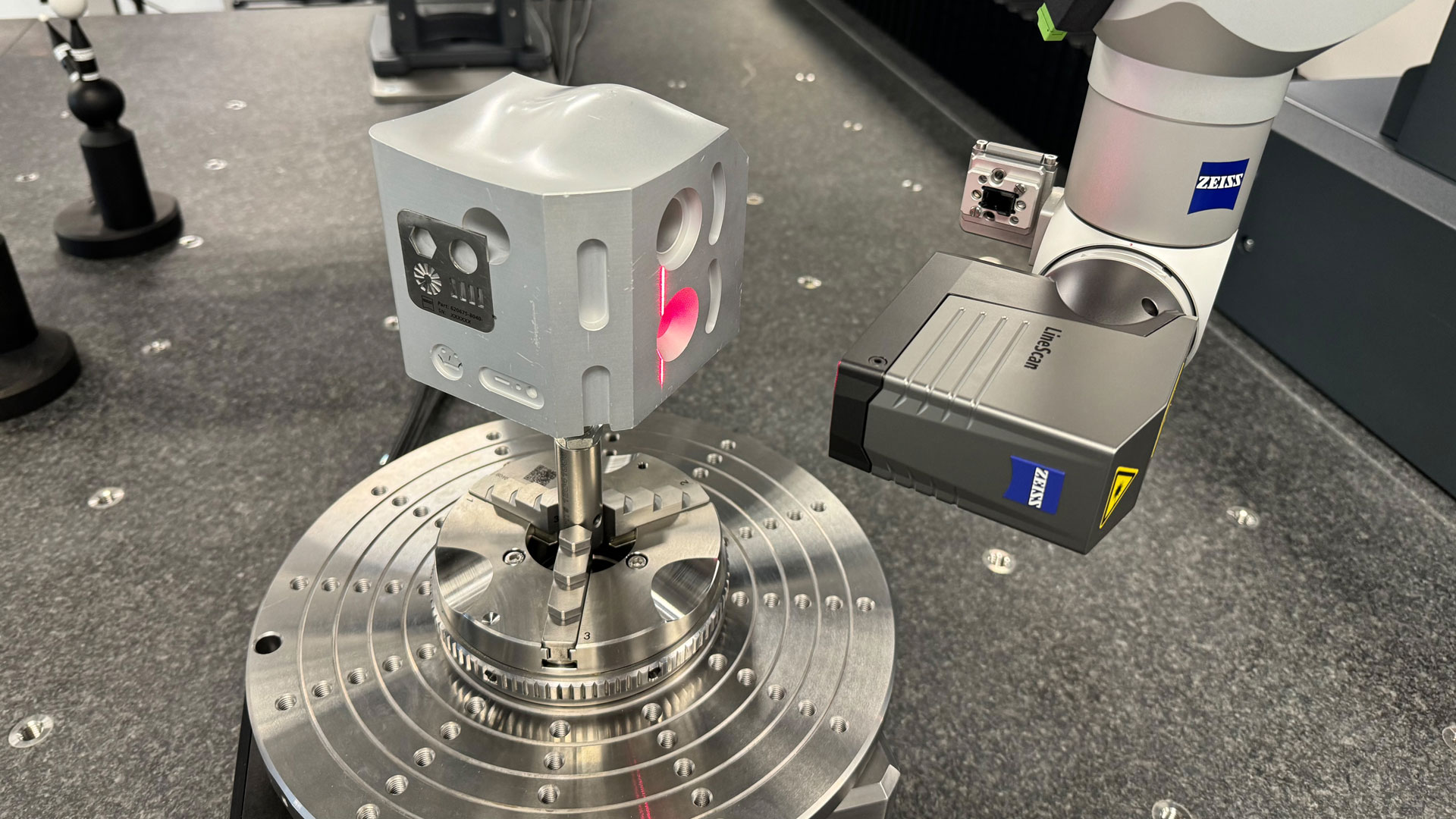

Con la versione di quest’anno, CALYPSO supporta la combinazione di ZEISS LineScan e di una tavola girevole per misure a 4 assi. In questo modo si riduce il numero di posizioni RDS necessarie per eseguire le operazioni di misura. Questo evita il riorientamento del sensore e consente di eseguire le operazioni di misura più velocemente e con prestazioni più elevate.

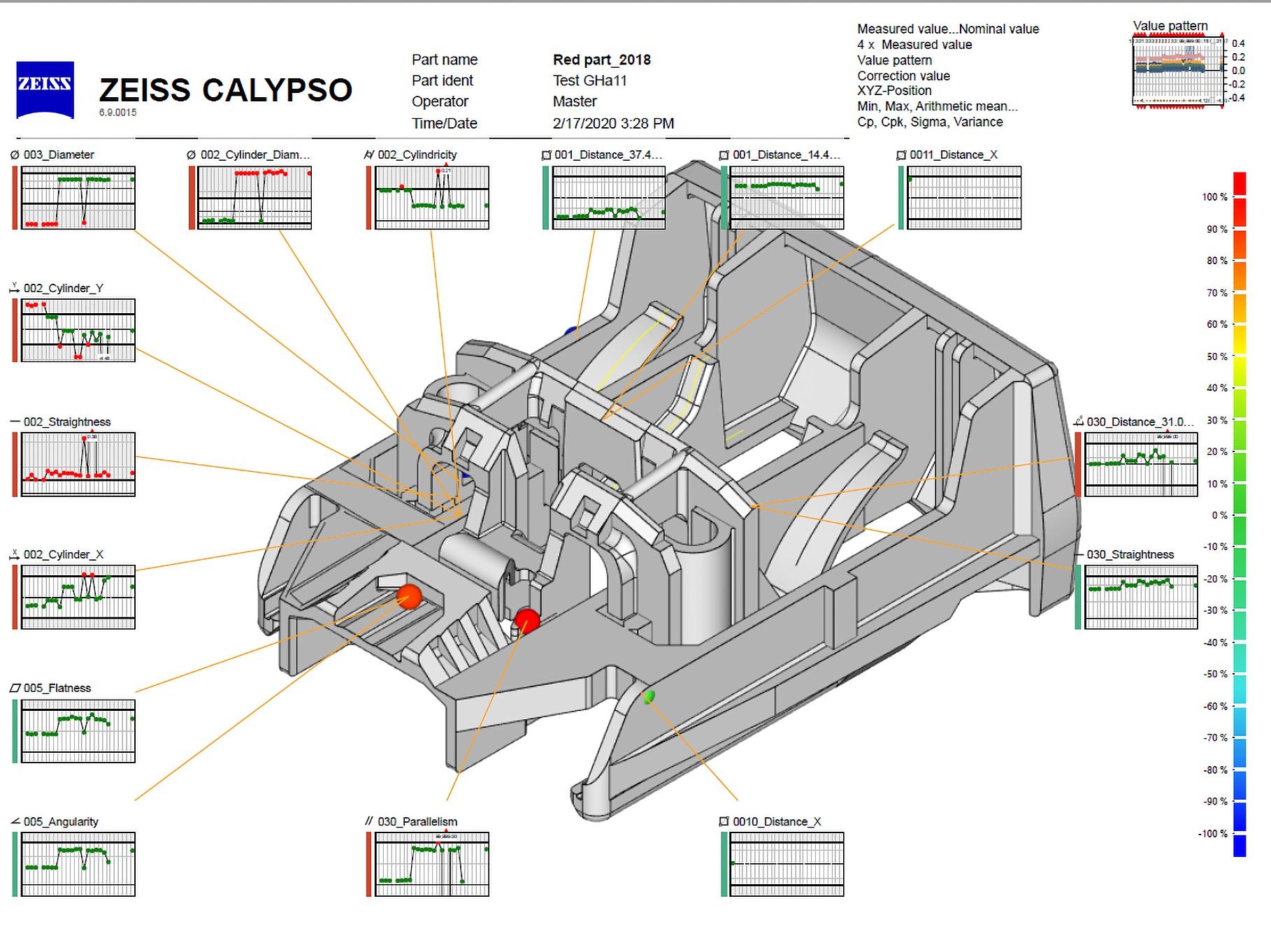

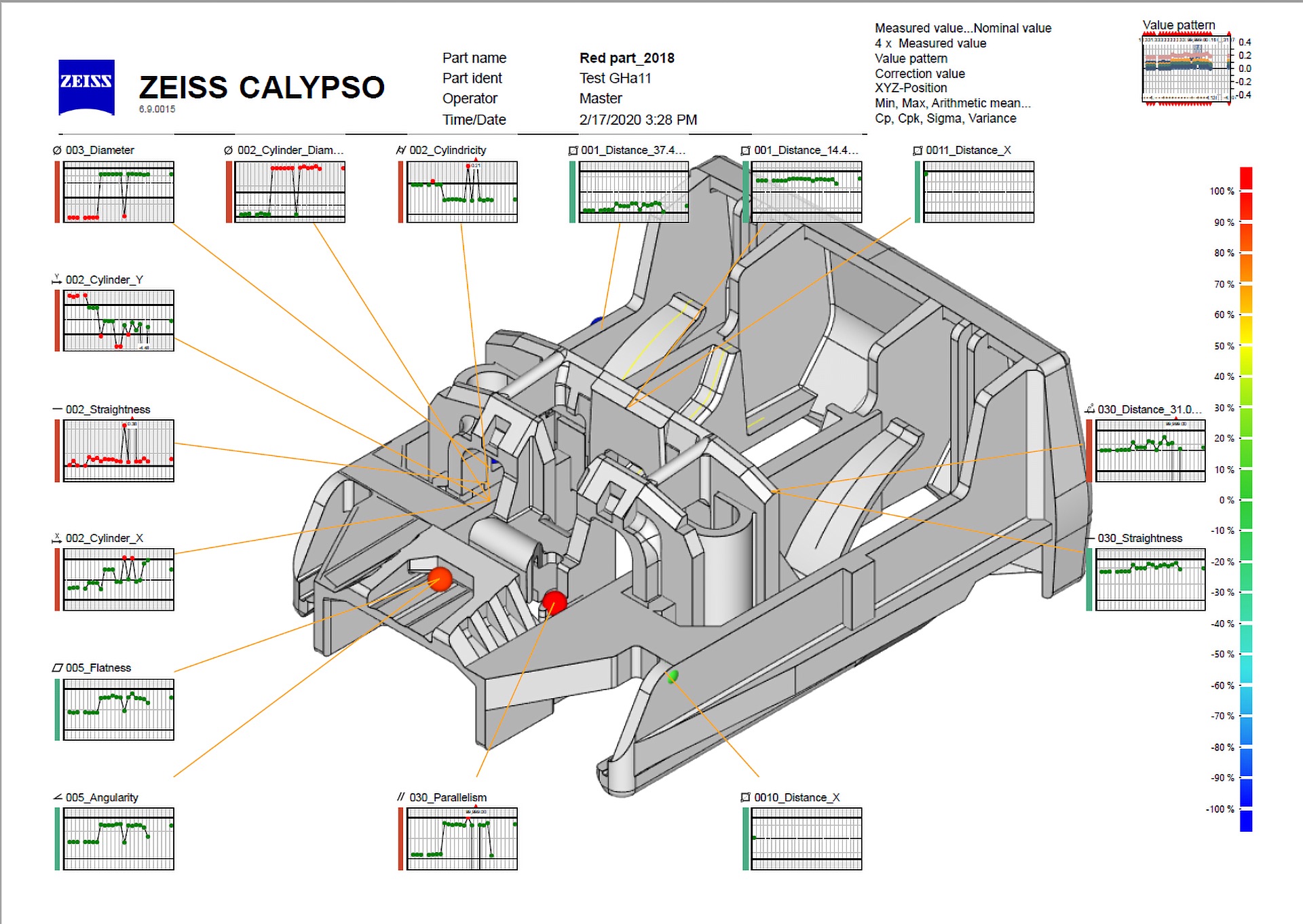

Con ZEISS CALYPSO è possibile misurare facilmente 1000 fori in dieci minuti, ad esempio. Per ottimizzare la successiva valutazione manuale dei rapporti di misura, ZEISS CALYPSO riconosce le caratteristiche di analisi con errori e visualizza automaticamente le informazioni dettagliate complete nel rapporto di misura. Il concetto di caratteristica di analisi di ZEISS CALYPSO è stato ora incorporato anche nell’analisi automatica dei difetti di ZEISS PiWeb reporting. Ciò significa che tutte le caratteristiche fuori tolleranza vengono automaticamente visualizzate nella vista CAD interattiva.

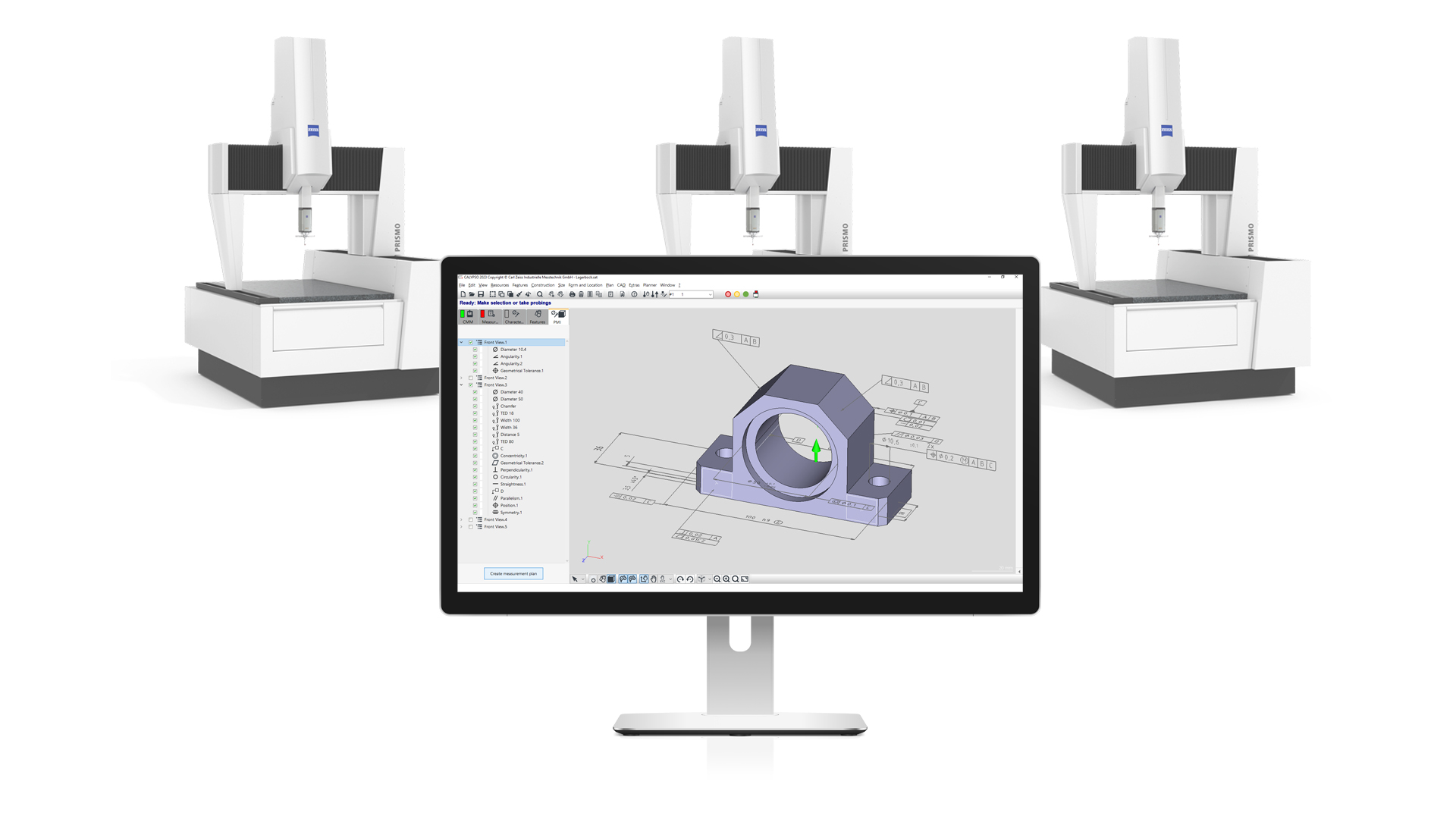

Per garantire che la macchina di misura a coordinate non sia occupata dalla valutazione dopo la misurazione, è possibile valutare i risultati della misurazione su un altro computer. La CMM è libera per ulteriori misure subito dopo la fine della misurazione - l’utilizzo è notevolmente aumentato. Il computer di valutazione può essere commissionato da diverse macchine di misura a coordinate.

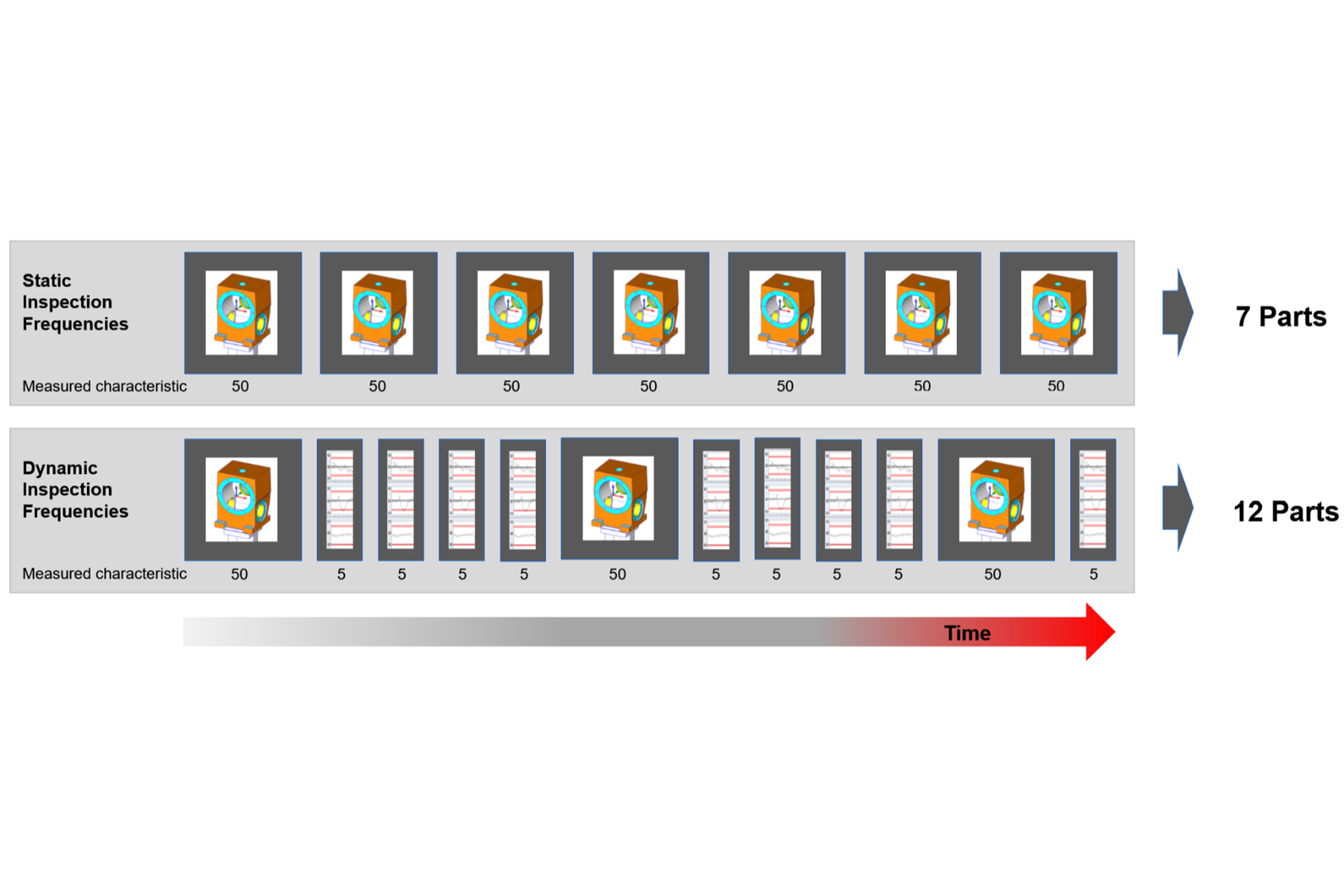

La nuova opzione ZEISS CALYPSO dynamic planning consente di adattare facilmente il piano di misura in base alle regole statistiche di ZEISS GUARDUS MES e ZEISS GUARDUS CAQ. Queste regole determinano la frequenza con cui le caratteristiche di misura vengono ispezionate in un piano di misura. Questo piano può essere influenzato nel processo. Con ZEISS CALYPSO dynamic planning, il piano di misura può essere adattato con pochi clic. In base alle regole applicate, è possibile un notevole risparmio di tempo durante il processo di misurazione.

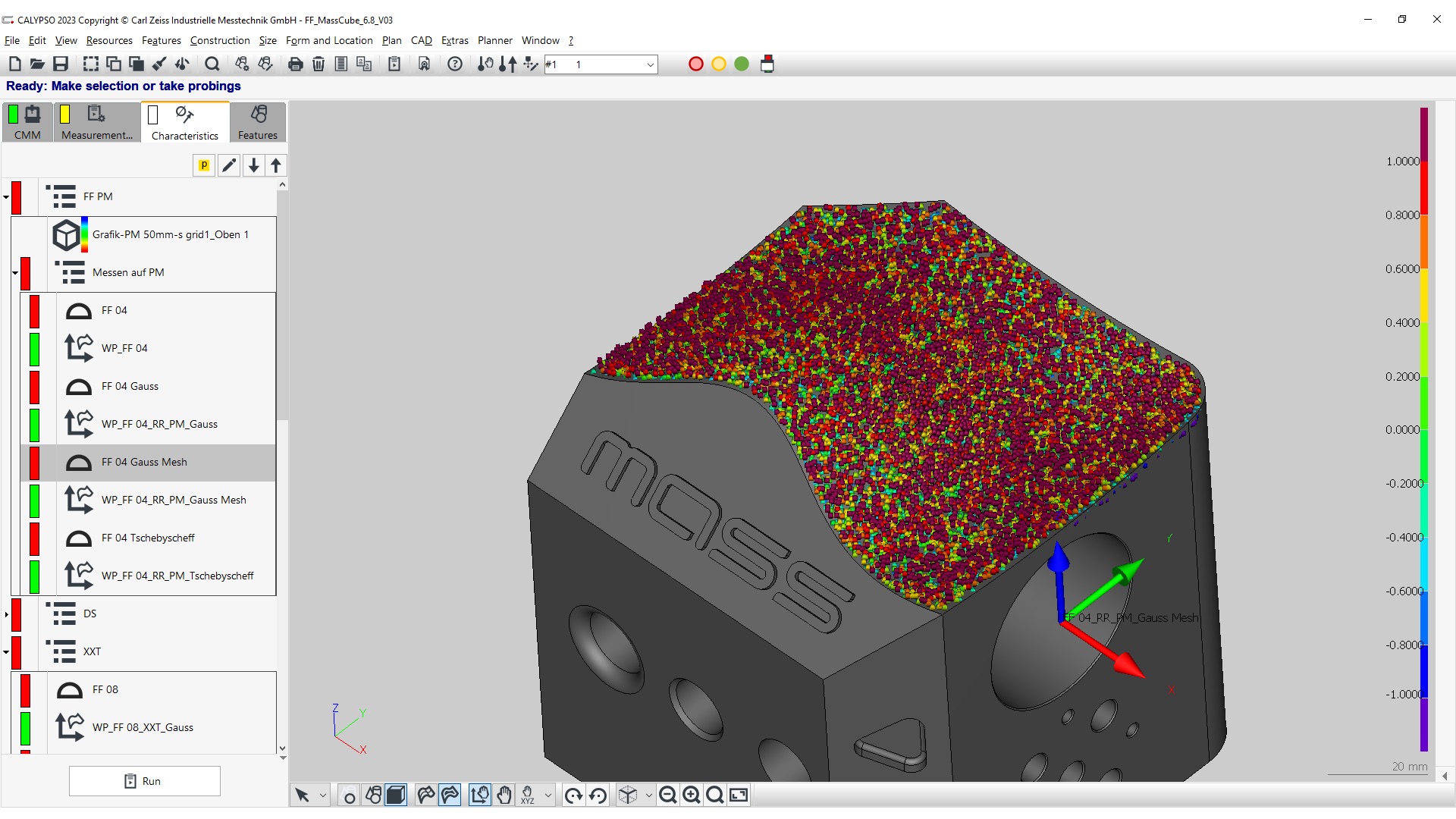

Un algoritmo matematico migliorato fornisce un aumento significativo delle prestazioni per il calcolo degli insiemi di forme libere e di punti, nonché delle deviazioni delle forme libere. Inoltre, il software presenta un adattamento migliorato del metodo Gauss-Chebyshev per i punti a contatto e ottici. Questi ultimi sono calcolati più velocemente di un fattore 100. Inoltre, l’algoritmo matematico migliorato consente di accelerare notevolmente il trasferimento dei dati. L’interfaccia utente ottimizzata in forma libera può ora essere utilizzata per eliminare le eccezioni di misura, impostare il numero di punti visualizzati nella finestra CAD e regolare in modo interattivo la visualizzazione CAD nell’output del report. Grazie a tutte queste innovazioni, ZEISS CALYPSO fornisce ora risultati fino a 20 volte più veloci.
