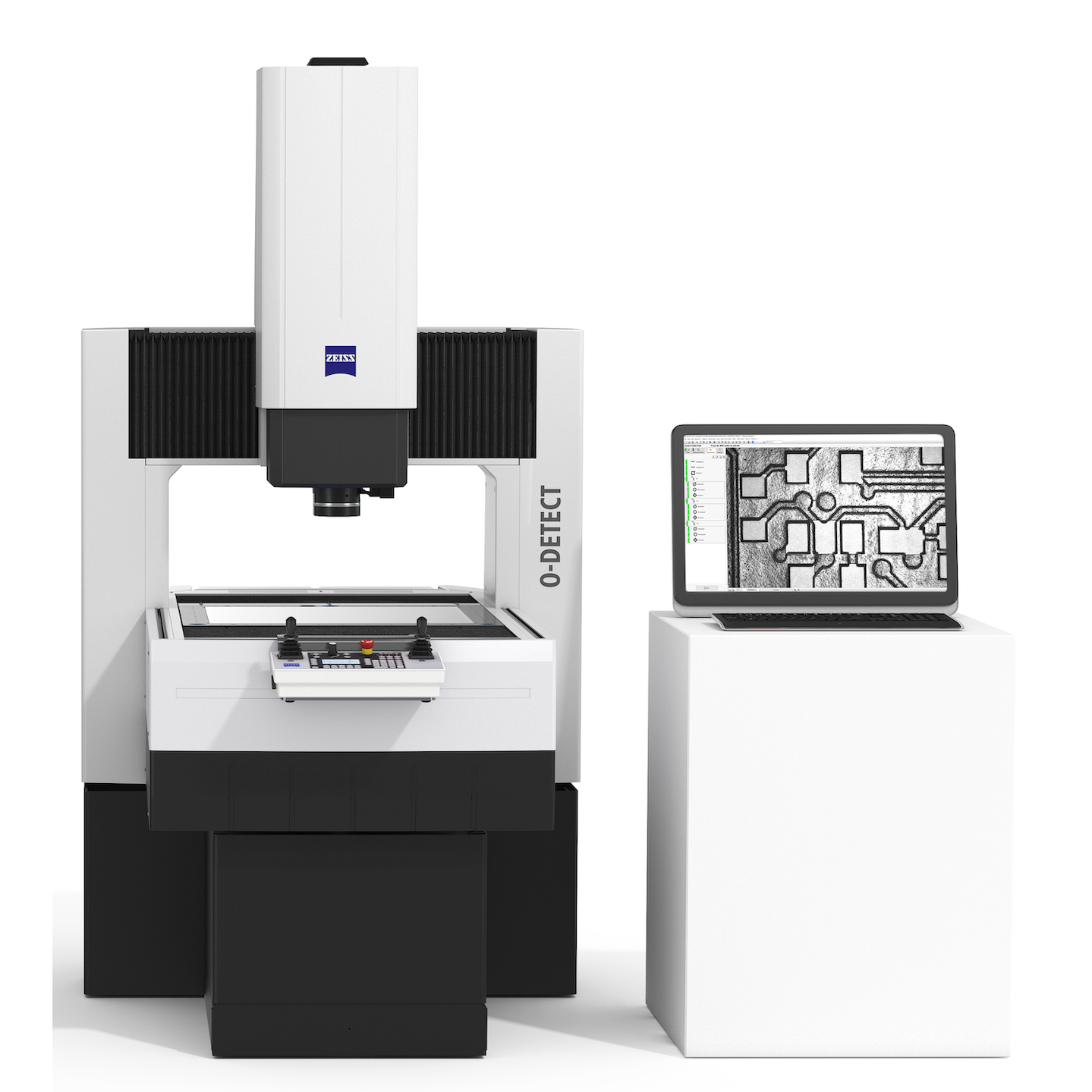

ZEISS O-DETECT

Entra nel mondo della metrologia ottica

Funzionamento intuitivo, fotocamera di alta qualità e illuminazione flessibile per misurazioni precise in un istante. È adatto a un’ampia varietà di componenti, ma soprattutto a quelli che è meglio lasciare intatti. Scopri la nuova generazione di metrologia ottica: ZEISS O-DETECT.

Alta qualità dell’immagine e ottica eccellente
Diverse opzioni di illuminazione per una maggiore flessibilità
Facile da aggiornare con il sensore a contatto opzionale

Caratteristiche

Ottica eccellente

Lo zoom digitale ZEISS offre un ampio campo visivo ad alta risoluzione, aumentando l’efficienza e catturando più dettagli. Le immagini di alta qualità sono acquisite con una fotocamera da 5 megapixel e, insieme alla tecnologia di elaborazione ZEISS, trasformano le immagini in risultati di misura precisi.

Versatile e facile da aggiornare

La nuova piattaforma di accessori intercambiabili consente di cambiare rapidamente le diverse opzioni di illuminazione superiore per le più svariate applicazioni, senza bisogno di interventi di assistenza.

Navigazione e visualizzazione semplice delle parti

La telecamera integrata a colori da 5 megapixel individua il pezzo più rapidamente per avviare le misurazioni. Controllato dal software, riduce la necessità di utilizzare il joystick.

Precisione stabile

Calibrato in base a MPE E(3D) secondo ISO-10360, ZEISS O-DETECT promette affidabilità e garantisce la comparabilità in tutto il mondo, fornendo al contempo dati di misura 2D e 3D accurati, preziosi nei mercati ad alta conformità.

Rapporti professionali e attuabili

ZEISS PiWeb reporting offre la documentazione e la visualizzazione dei dati di misura con un solo clic, fornendo utili informazioni sui tuoi componenti e processi.

Misurazioni 3D a contatto rapide e precise

Se necessario, ZEISS O-DETECT può essere dotato del sensore a contatto a punto singolo ZEISS XDT, che consente di effettuare misure combinate multi-sensore. Questo ti offre una flessibilità ancora maggiore nella risoluzione dei tuoi compiti di misura.

Software intuitivo e facile da usare

Una lunga storia ed esperienza nella metrologia sono state combinate nel software di misura ZEISS CALYPSO. ZEISS CALYPSO express dispone di un ambiente di programmazione semplice per facilitare al massimo l’ingresso nel mondo della metrologia ottica.

Ottica eccellente con diverse opzioni di illuminazione

Fotocamera di fascia alta nel segmento di base

Un elemento chiave di ZEISS O-DETECT è la sua fotocamera di alta qualità. Grazie a un software sofisticato e alla nuova funzione di autofocus, l’immagine ripresa dalla fotocamera viene trasformata in risultati di misura precisi.

Veloce, preciso e intuitivo: grazie alla telecamera panoramica

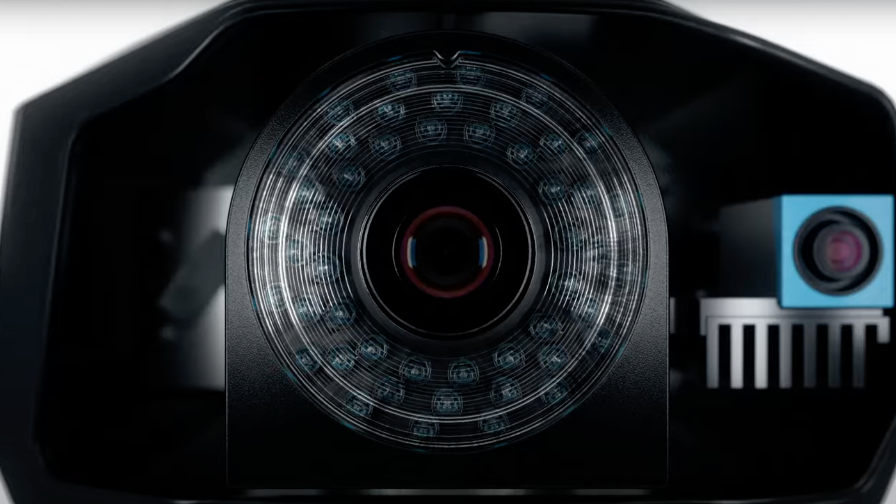

Un altro componente essenziale di ZEISS O-DETECT è il primo della sua categoria: una telecamera panoramica con sensore integrato da 5 megapixel. La telecamera panoramica riprende l’intera area di misura, compresi tutti i componenti posizionati sul tavolo di misura. L’immagine panoramica acquisita viene utilizzata per orientare la telecamera di misura nella posizione appropriata senza dover utilizzare il pannello di controllo. Ciò consente una programmazione intuitiva e veloce.

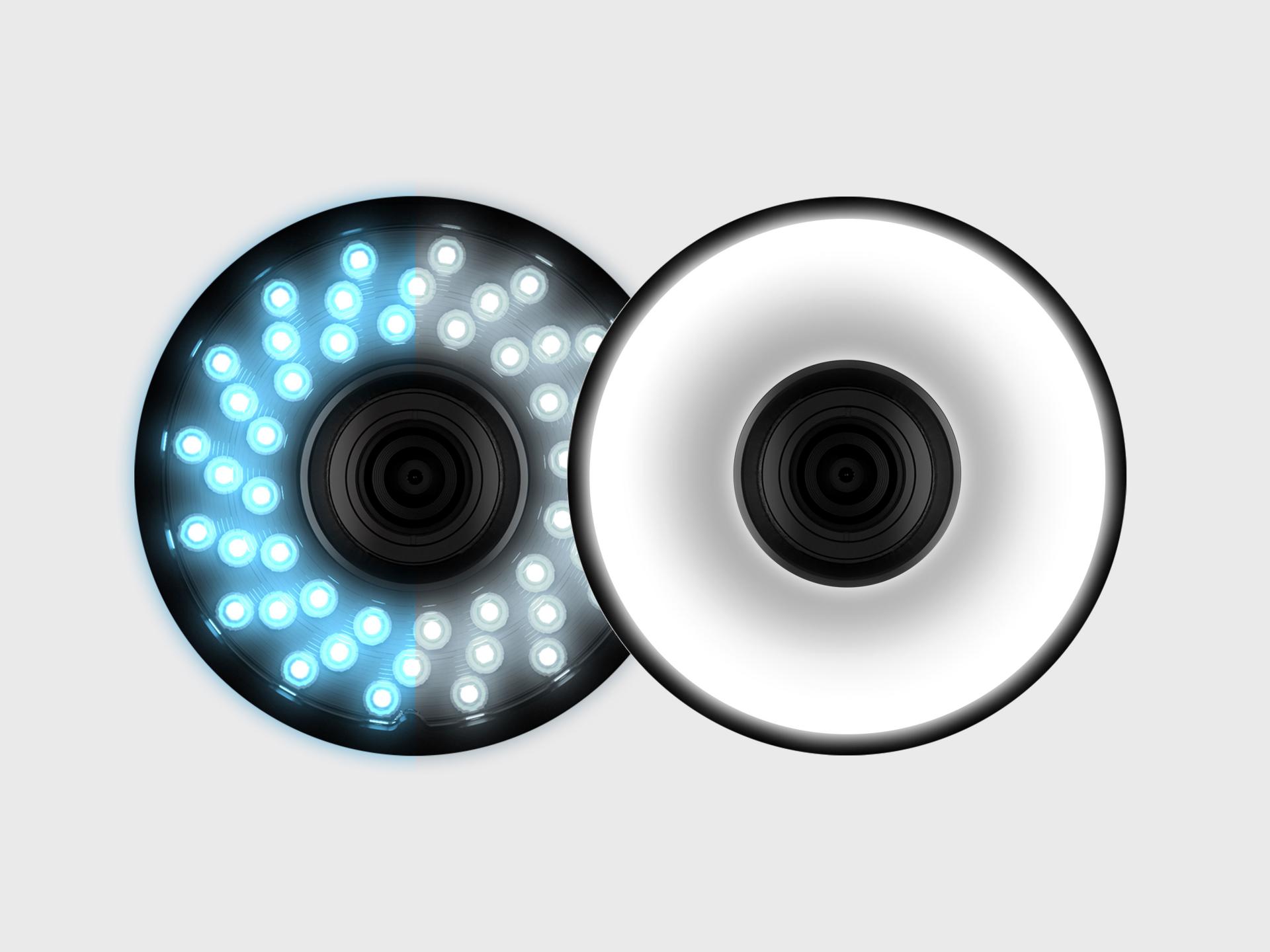

Opzioni di illuminazione per ogni attività

ZEISS O-DETECT offre diverse opzioni di illuminazione per tutte le sfide che si possono incontrare in alcune attività di misura. Una luce anulare con segmenti LED blu e bianchi per l’illuminazione flessibile di componenti generici e un’opzione di luce diffusa per componenti lucidi e bordi complessi.

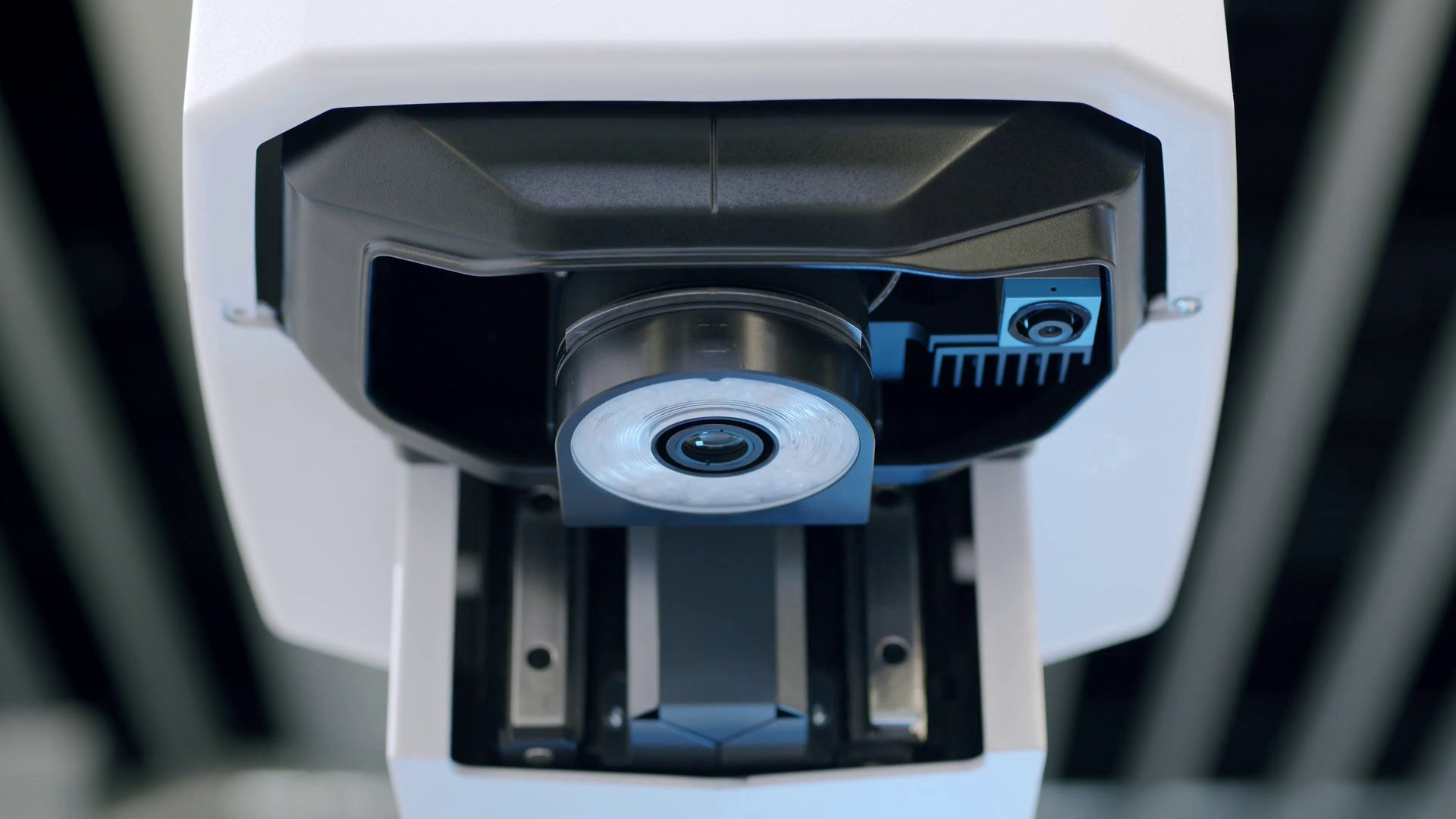

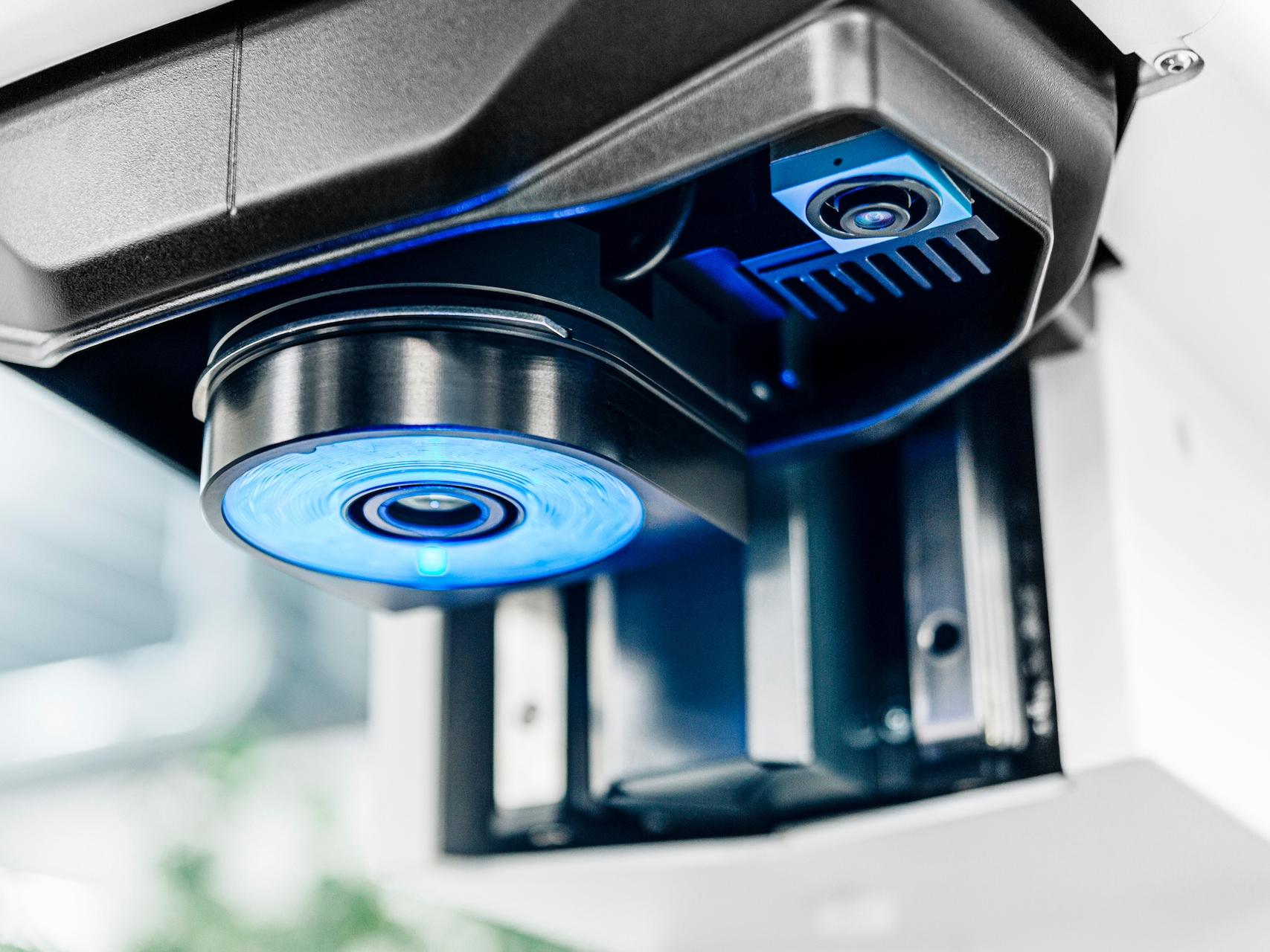

Illuminazione dall’alto intercambiabile

Un’illuminazione di alta qualità gioca un ruolo fondamentale per ottenere risultati di misura precisi. L’illuminazione dall’alto ZEISS O-DETECT, versatile e facilmente sostituibile, offre le condizioni migliori per questo scopo. L’illuminazione dall’alto funziona automaticamente e in base alle impostazioni definite dall’operatore.

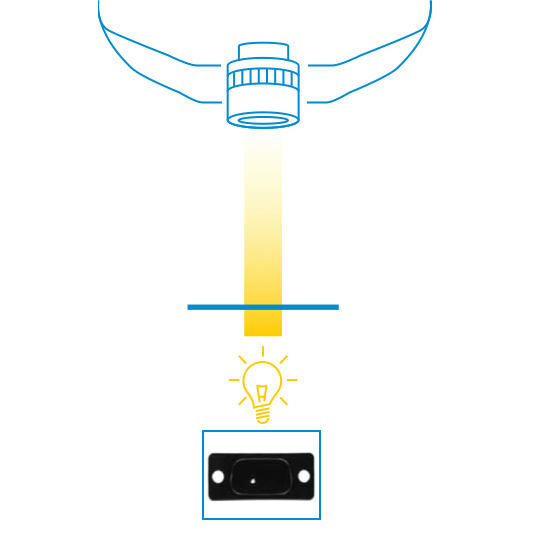

Retroilluminazione

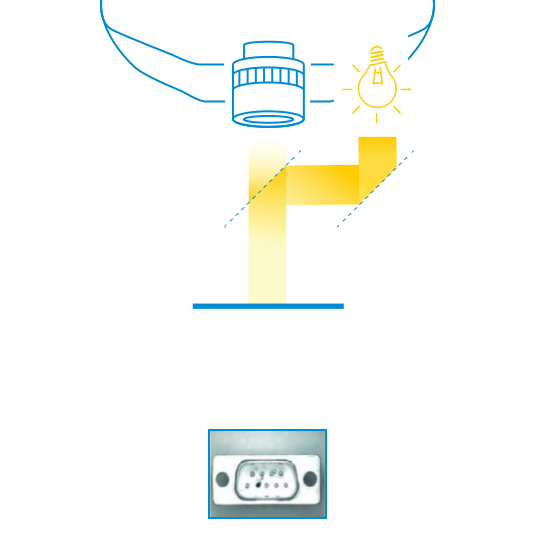

Luce coassiale

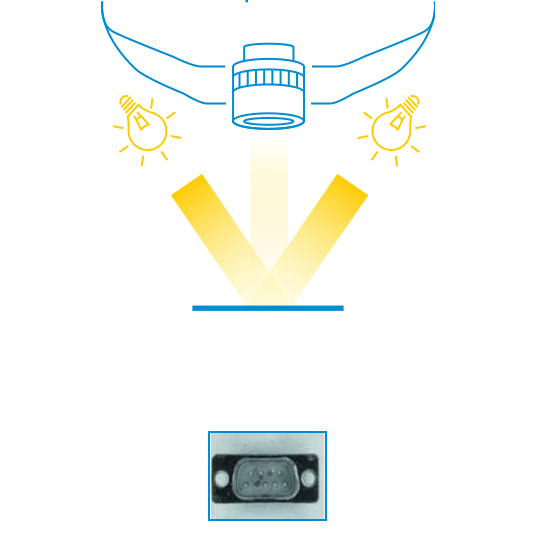

Illuminazione dall’alto

ZEISS O-DETECT: Cattura con facilità ciò che è meglio lasciare intatto
Illuminazione dall’alto intercambiabile

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Cattura con facilità ciò che è meglio lasciare intatto

ZEISS O-DETECT
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Illuminazione dall’alto intercambiabile

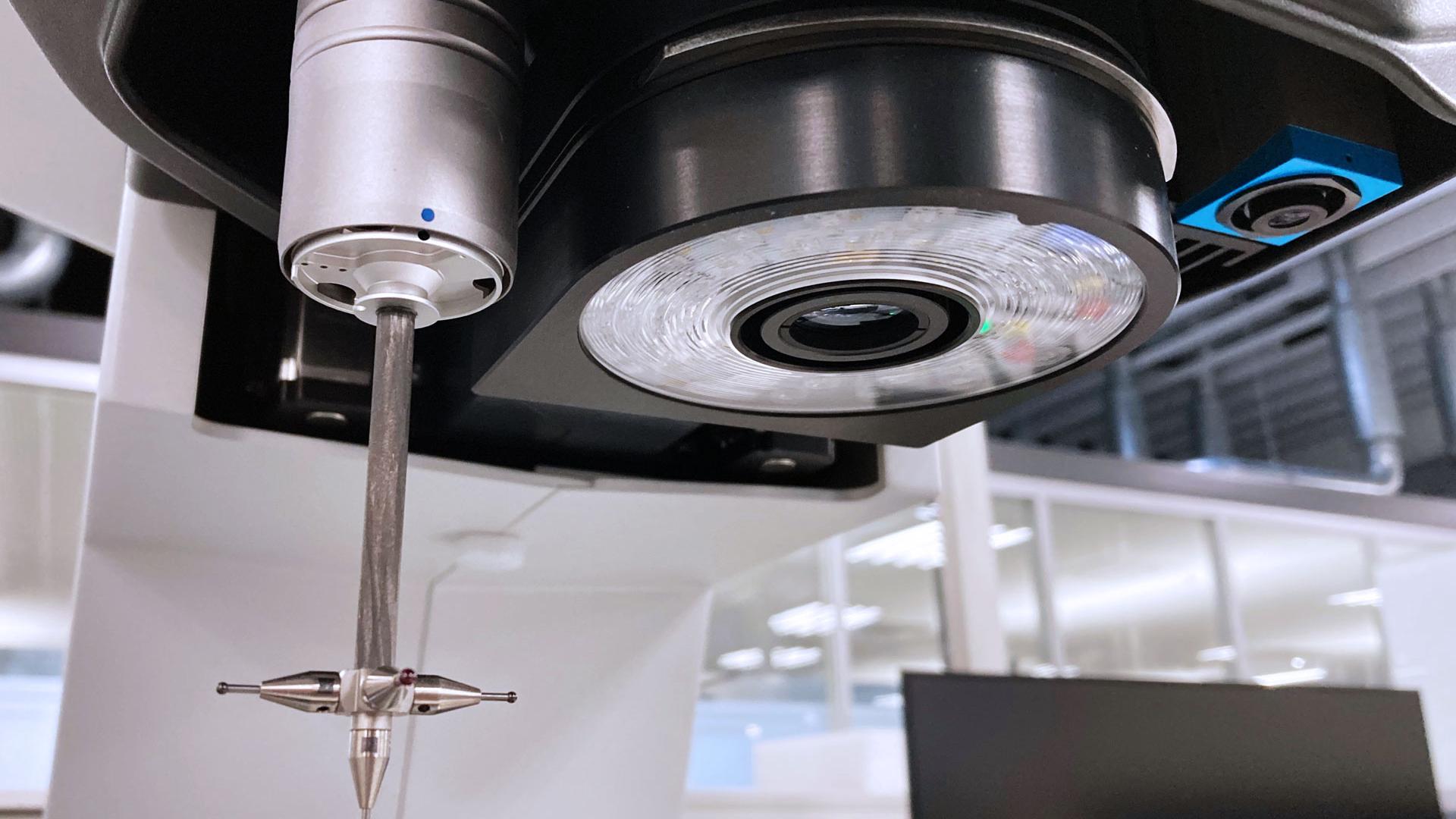

Opzione multisensore con ZEISS XDT

Misurazioni 3D a contatto rapide e precise

Con l’opzione ZEISS XDT, è possibile aggiungere un sensore a contatto a punto singolo a ZEISS O-DETECT. L’uso del sensore a contatto consente di raggiungere facilmente fori o sottosquadri laterali che non possono essere rilevati con un sensore ottico a telecamera. A seconda del compito di misura, è possibile montare e scambiare configurazioni di stilo individuali nel programma di misura compatibile con il CNC. Come sensore di misura passivo, ZEISS XDT fornisce risultati di misura riproducibili, poiché per ogni singolo punto di tastatura viene determinato un gran numero di punti di misura e viene calcolato un valore medio stabile.

Software

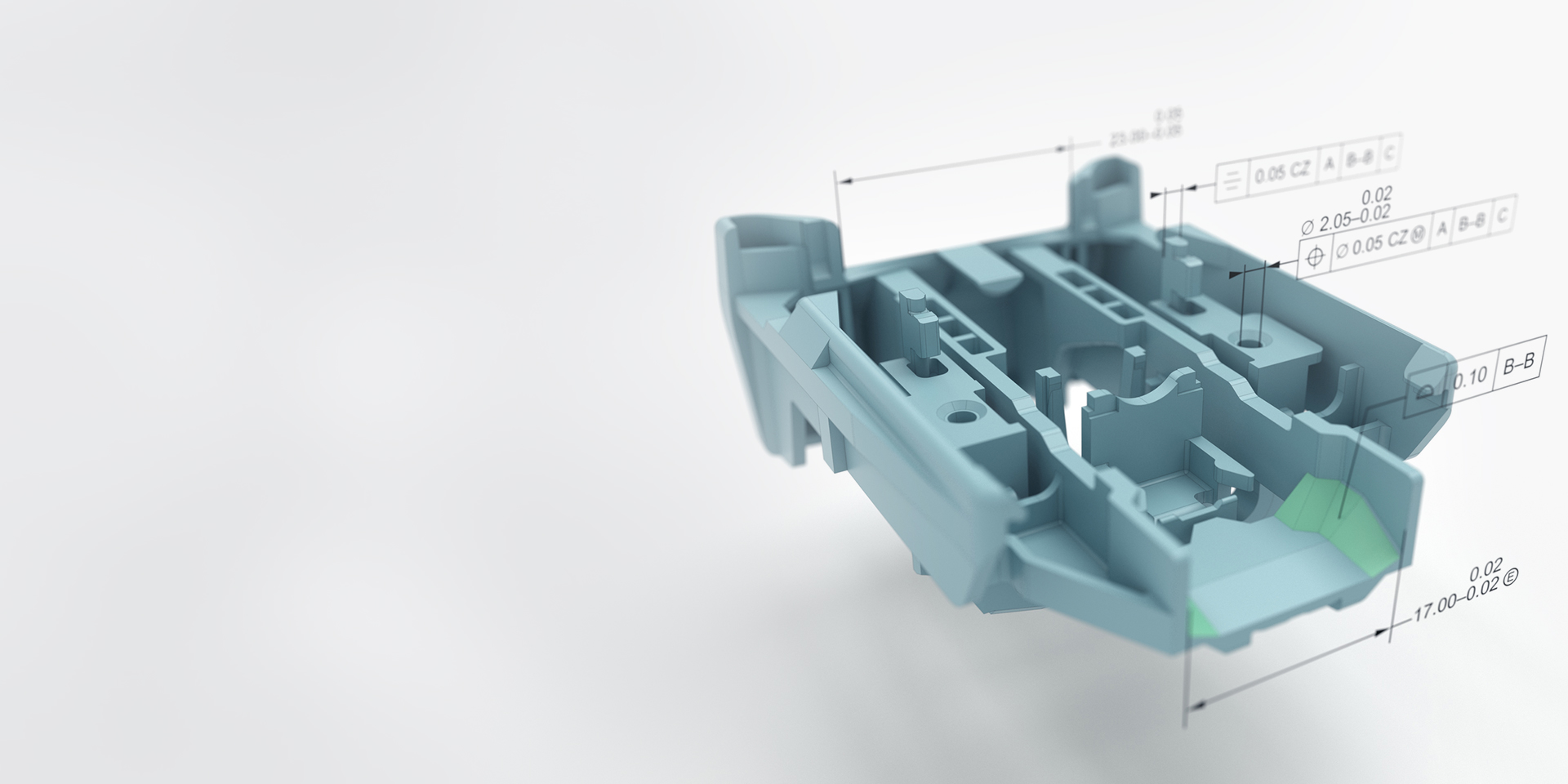

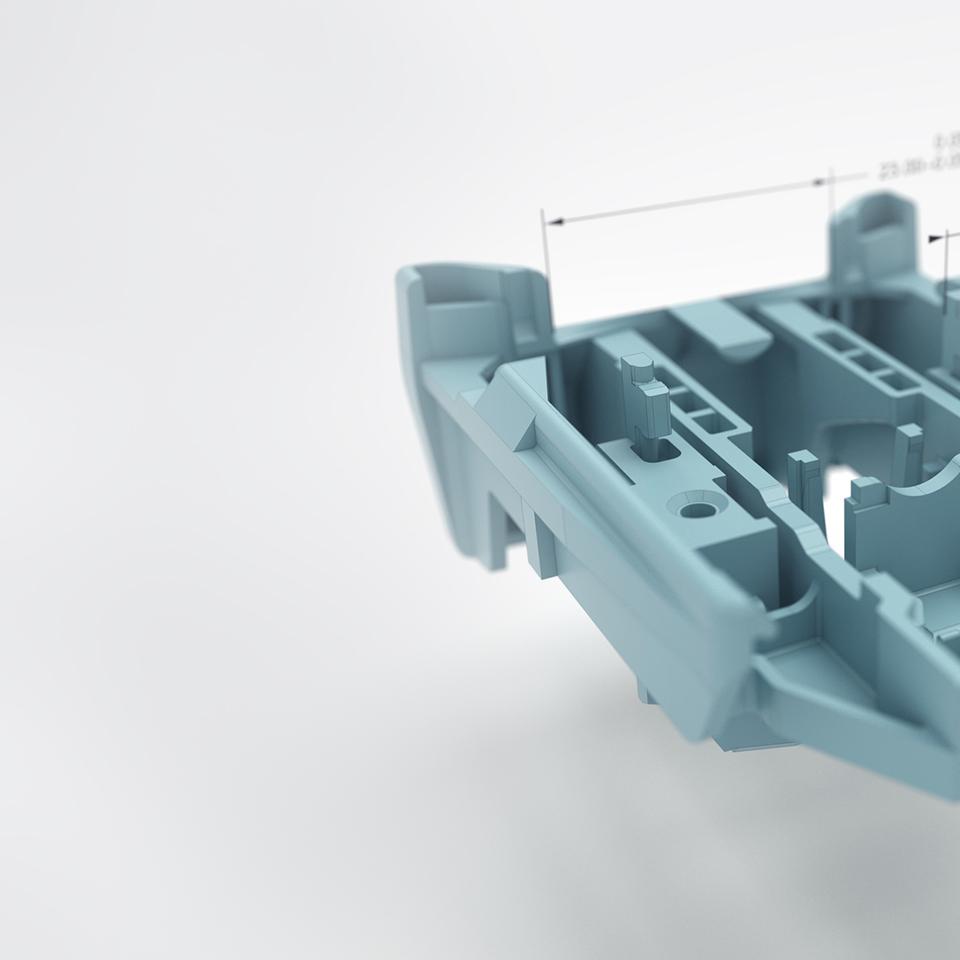

Software ZEISS CALYPSO

Facile da usare e programmare

Il software di misura universale ZEISS CALYPSO offre un elevato grado di flessibilità per le diverse attività di misura, siano esse semplici o avanzate. ZEISS CALYPSO express, con la sua chiara interfaccia utente e i flussi di lavoro strutturati, consente una programmazione semplice e facile da apprendere. ZEISS PiWeb reporting consente di creare rapporti professionali con pochi clic del mouse.

Scopri di più

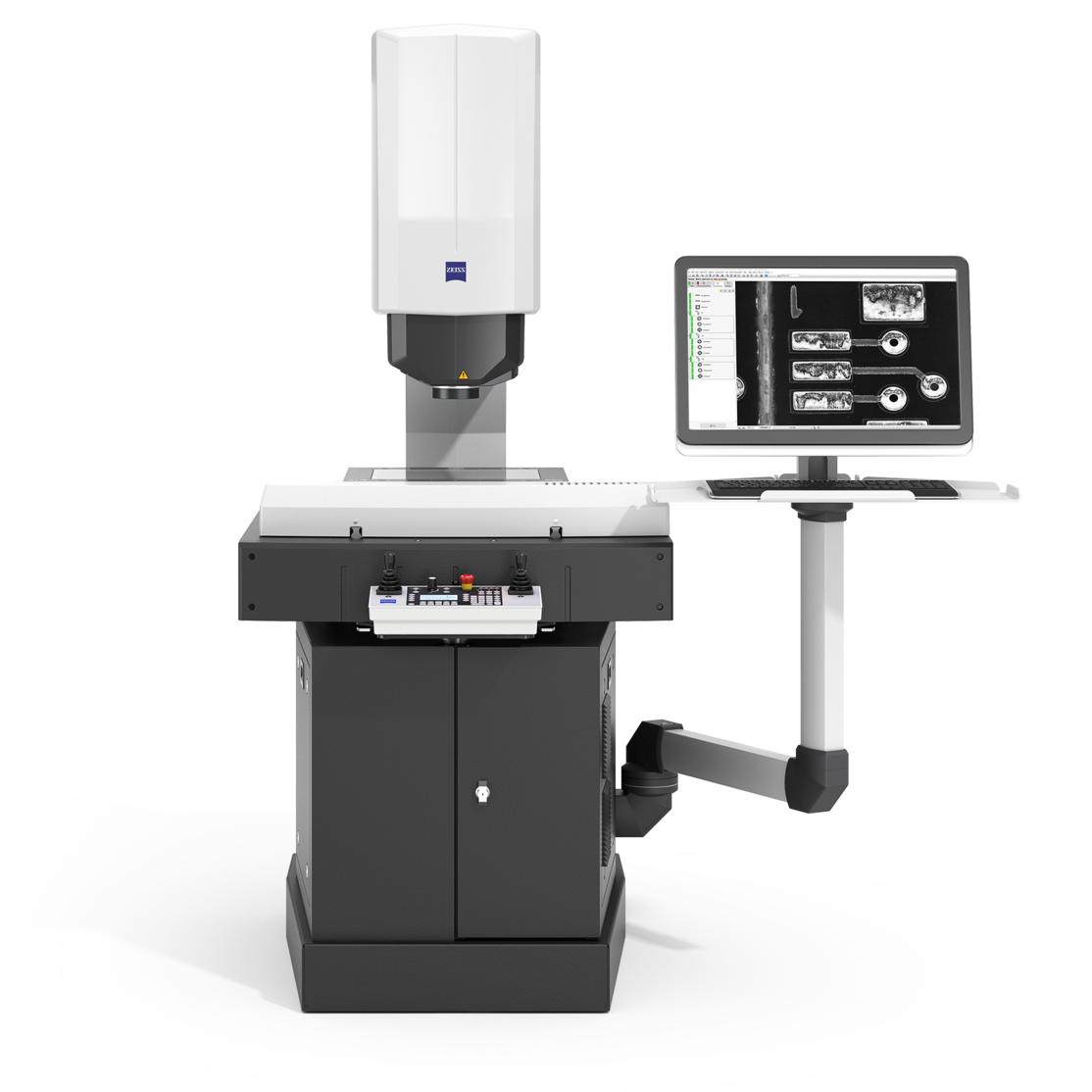

Dati tecnici di ZEISS O-DETECT

	O-DETECT 3/2/2	O-DETECT 5/4/3
Telecamera	ZEISS INVENTA D1	ZEISS INVENTA D1
Volume di misura	300 x 200 x 200^mm3	500 x 400 x 300^mm3
Campo visivo	8.4 x 7,0^mm2	8.4 x 7,0^mm2
Errore di misurazione della lunghezza MPE (UE)	in 2D: 1,9 µm + L/150 µm in 3D: 2,4 µm + L/150 µm	in 2D: 1,9 µm + L/150 µm in 3D: 2,4 µm + L/150 µm
Software	ZEISS CALYPSO	ZEISS CALYPSO

Esempi di applicazione

Misurazione di componenti medicali lucidi e riflettenti con ZEISS O-DETECT
Misurazione dei componenti del motore elettrico con ZEISS O-DETECT
Misurazione di componenti elettronici con ZEISS O-DETECT

Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

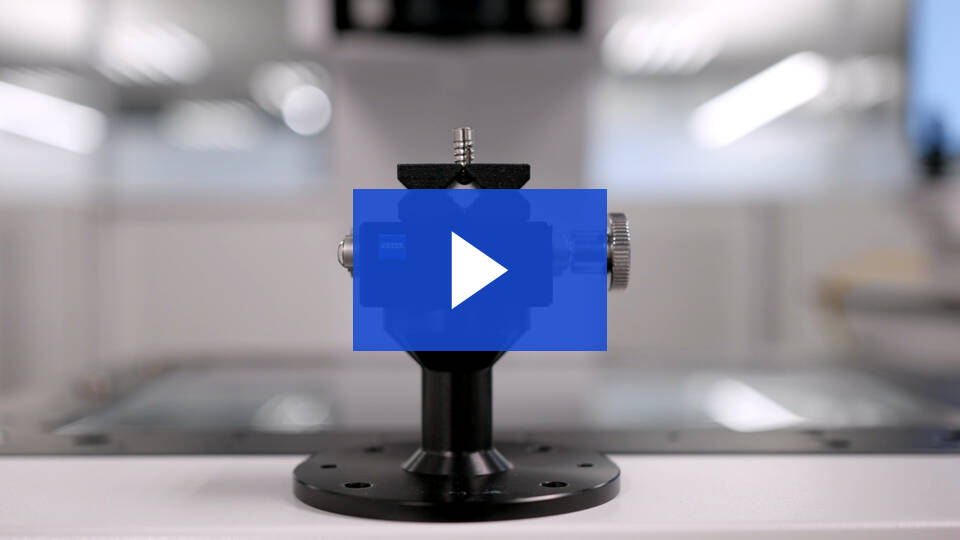

Misurazione di componenti medicali lucidi e riflettenti con ZEISS O-DETECT
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

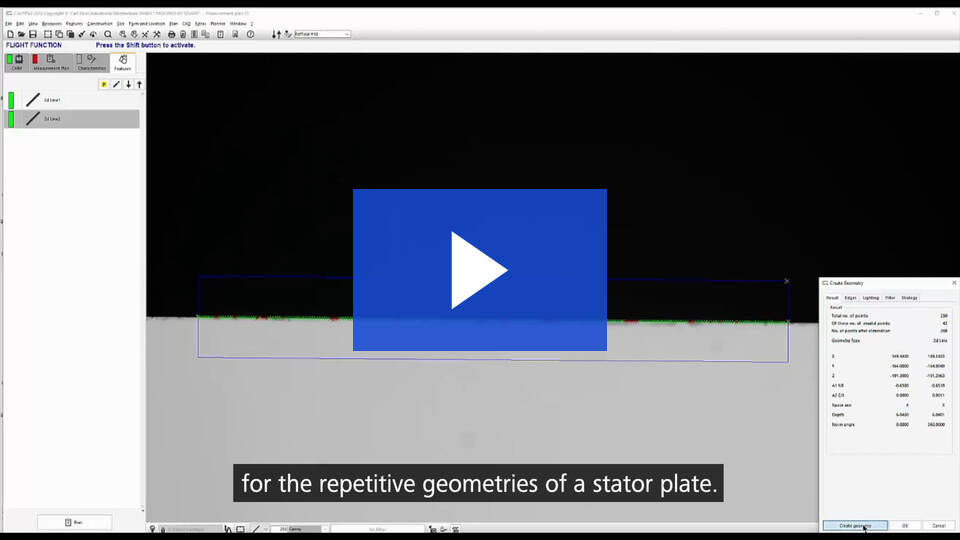

Misurazione dei componenti del motore elettrico con ZEISS O-DETECT
Contenuto di parti terze bloccato

Il lettore video è bloccato in base alle preferenze di tracciamento impostate. Per cambiare le impostazioni e riprodurre il video, fare clic sul pulsante qui sotto e acconsentire all'uso delle tecnologie di tracciamento "funzionali".

Misurazione di componenti elettronici con ZEISS O-DETECT

Per saperne di più sulle opzioni di illuminazione di ZEISS O-DETECT

Compila il modulo sottostante per scaricare il nostro white paper.

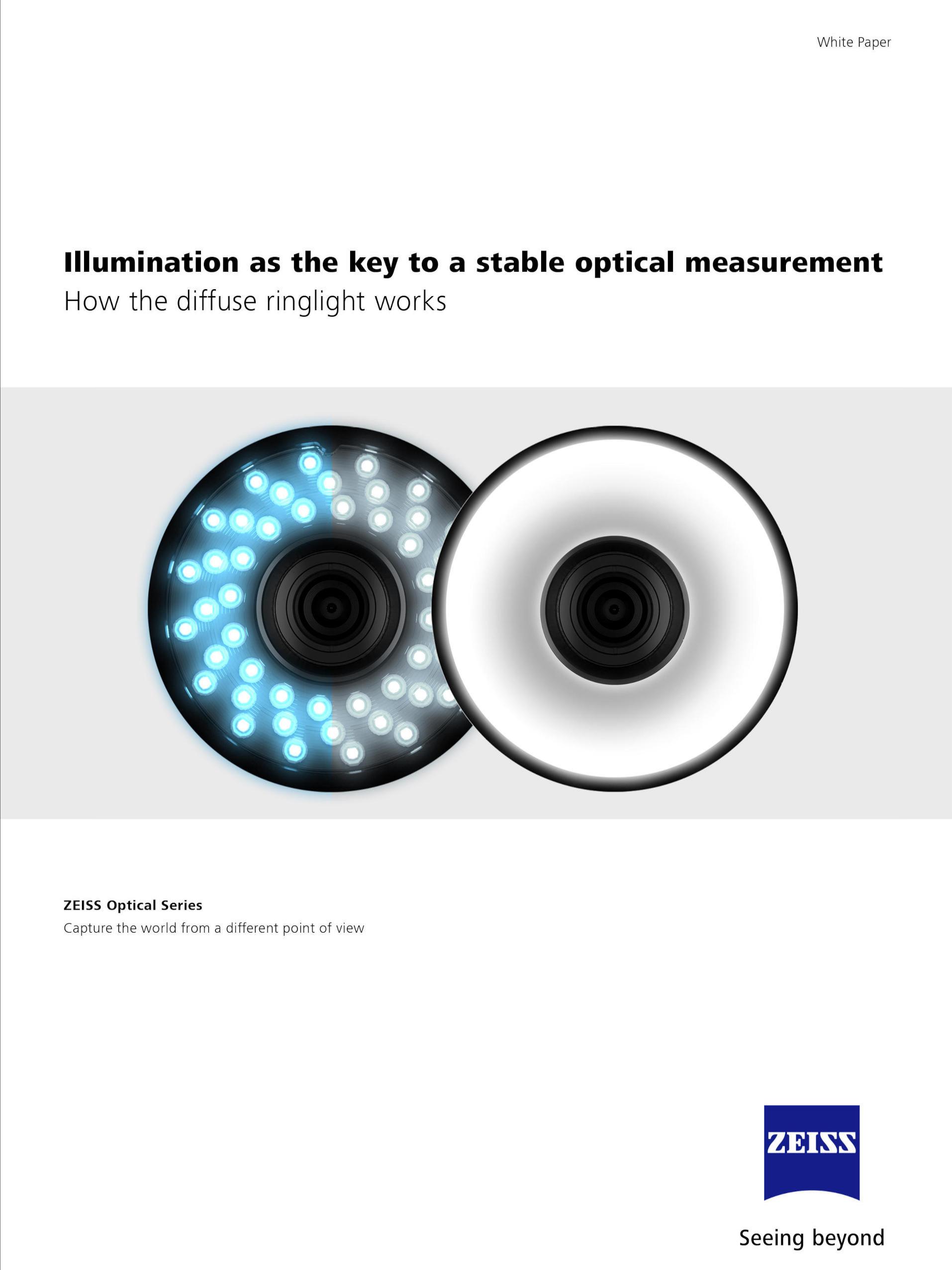

White paper opzioni di illuminazione di ZEISS O-DETECT
